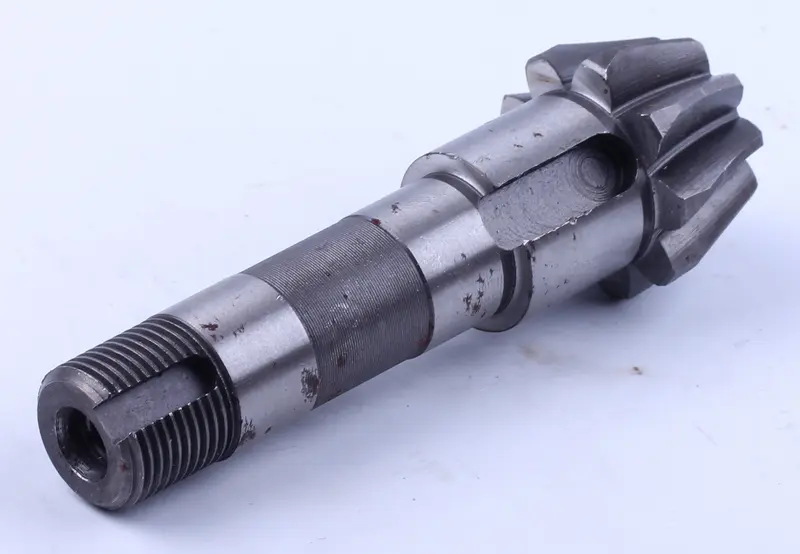

Вал вторичный редуктора мотоблока 178F/186F 6/9 Hp, L-110, Z-9

Вторичный вал редуктора мотоблока 178F/186F

Вторичный вал предназначен для ремонта редуктора мотоблоков с обозначениями 178F и 186F, относящихся к технике 6/9 Hp. Деталь устанавливается внутри трансмиссии, участвует в зубчатом зацеплении и передаёт вращение между элементами редуктора. Одновременно вал удерживает сопряжённые детали в предусмотренном конструкцией положении, поэтому состояние его зубчатой части, шлицев, резьбового конца и посадочных поверхностей напрямую влияет на правильную сборку узла.

Этот вал выбирают для замены штатной детали при заметном износе рабочих поверхностей, повреждении зубьев, шлицев или резьбы. Он также подходит для планового восстановления разобранного редуктора после дефектовки трансмиссии. Замена изношенного элемента позволяет собрать узел с исправными сопряжениями и вернуть в работу механизм, если остальные детали редуктора сохранили пригодное состояние и совместимы с устанавливаемым валом.

Исполнение и назначение

Вал имеет исполнение L-110 и зубчатую часть Z-9. Конструкция включает зубчатый участок, шлицевые поверхности, резьбовой конец и посадочные участки. Такое сочетание элементов рассчитано на работу в соответствующем редукторе: зубчатая часть участвует в передаче вращения, шлицевые и посадочные поверхности соединяются с сопряжёнными деталями, а резьбовой конец должен совпадать с исполнением заменяемого вала.

• Тип детали: вторичный вал редуктора мотоблока.
• Обозначения техники: 178F и 186F.
• Мощностное обозначение: 6/9 Hp.
• Исполнение по длине: L-110.
• Исполнение зубчатой части: Z-9.

Как правильно подобрать вал

Для точного подбора ориентируйтесь прежде всего на снятую деталь и устройство установленного редуктора. Совпадения обозначений 178F или 186F недостаточно, поскольку редуктор мог быть заменён ранее либо иметь другую модификацию. Старый и новый валы нужно сравнить по всей геометрии и по каждой точке сопряжения, а не только по общей форме.

Проверьте длину L-110 и количество зубьев Z-9, затем сопоставьте расположение зубчатой части, профиль и положение шлицевых участков, исполнение резьбового конца и посадочные поверхности. Важно, чтобы совпадали не отдельные признаки, а их сочетание. Если зубчатый участок, шлицы или посадки расположены иначе, вал не следует выбирать только на основании обозначения двигателя или мощностного указания 6/9 Hp.

Что проверить при ремонте

Перед установкой оцените состояние деталей, которые работают вместе с валом. Осмотрите шестерни, подшипники, сальники и посадочные места. Повреждение или выраженный износ сопряжённых элементов необходимо учитывать до окончательной сборки: исправный вал рассчитан на работу с совместимыми и пригодными деталями редуктора. Такой осмотр особенно важен, если старый вал имеет повреждённые зубья, шлицы, резьбу либо следы износа на рабочих поверхностях.

При разборке зафиксируйте расположение элементов редуктора, чтобы установить вал в правильном положении относительно шестерён и остальных сопряжённых деталей. Перед окончательной сборкой ещё раз убедитесь, что зубчатая часть входит в предусмотренное зацепление, шлицевые поверхности соответствуют ответным элементам, а посадки и резьбовой конец совпадают со снятой деталью. Последовательное сравнение помогает избежать ошибки при заказе и подготовить редуктор к корректной сборке после ремонта.
