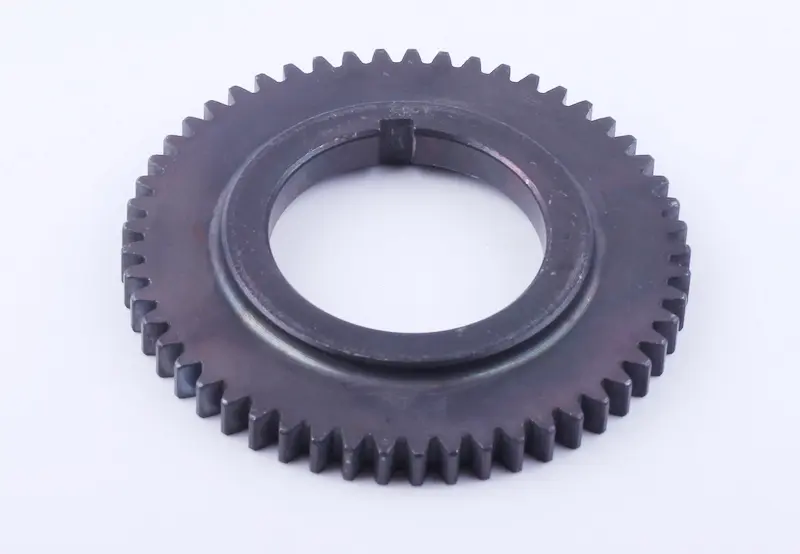

Узкая шестерня коленвала 186F Z-53

Узкая шестерня коленвала 186F Z-53

Деталь предназначена для ремонта механизма газораспределения дизельного двигателя 186F мощностью 9 л. с. с воздушным охлаждением. Шестерня устанавливается на коленчатый вал, передает вращение к распределительному валу и участвует в согласовании движения поршня с открытием и закрытием клапанов. Такое исполнение применяется в двигателях мотоблоков, генераторов и другой техники, оснащенной силовым агрегатом соответствующей серии.

Обозначение Z-53 указывает на 53 зуба. Наружный диаметр шестерни составляет 83 мм, посадочный диаметр — 40 мм, ширина — 10 мм. В центральном отверстии предусмотрен паз, который участвует в фиксации положения детали на валу. Узкое исполнение необходимо учитывать отдельно: даже при одинаковом числе зубьев более широкая шестерня относится к другой модификации и не должна выбираться только по названию двигателя.

Что проверить перед выбором

Для правильного подбора недостаточно общего обозначения 186F. Сначала следует определить, какая шестерня установлена в ремонтируемом двигателе, а затем сопоставить ее основные параметры с этой моделью. Особенно это актуально для техники, которую уже ремонтировали: внутри может находиться деталь иной версии или комплект сопряженных компонентов, установленный предыдущим владельцем.

• Серия двигателя: изделие рассчитано на дизельный двигатель 186F мощностью 9 л. с. с воздушным охлаждением.
• Количество зубьев: 53; считать нужно полный наружный зубчатый венец.
• Посадка: диаметр центрального отверстия должен соответствовать размеру 40 мм.
• Габарит: наружный диаметр — 83 мм, ширина — 10 мм.
• Исполнение: требуется именно узкая версия шестерни коленвала.
• Форма соединения: расположение и геометрию внутреннего паза следует сопоставить со старой исправной по посадочным поверхностям деталью и коленчатым валом.

Когда требуется замена

Шестерню проверяют при ремонте газораспределительного механизма, разборке коленвала, появлении постороннего шума со стороны зубчатого привода или обнаружении металлических частиц внутри двигателя. Основанием для замены служат сколы и выкрашивание зубьев, заметная выработка их рабочих поверхностей, повреждение посадочного отверстия либо паза, трещины и деформация. Продолжать сборку с поврежденной деталью нельзя: нарушенное зацепление ускоряет износ сопряженной шестерни и мешает правильной передаче вращения.

Подготовка и установка

Перед монтажом нужно очистить место посадки, проверить коленчатый вал и осмотреть сопряженную шестерню. Новая деталь должна садиться без перекоса, а зубья — входить в зацепление по всей ширине. Положение шестерен при сборке выставляют в соответствии со схемой газораспределения конкретной модификации двигателя 186F. Если ответная шестерня имеет выраженную выработку, ее состояние оценивают до окончательной сборки: сочетание новой и сильно изношенной деталей может ухудшить контакт зубьев.

После установки механизм следует провернуть вручную согласно процедуре ремонта двигателя, убедиться в свободном ходе и отсутствии закусывания. Затем контролируют правильность фаз и только после этого завершают сборку. Такой порядок помогает обнаружить ошибку посадки или несовпадение модификации до запуска двигателя.

Эта шестерня подходит для планового восстановления двигателя 186F и ремонта после износа зубчатого привода. Перед заказом сравните со снятой деталью число зубьев, ширину, оба диаметра, форму центрального отверстия и внутреннего паза. Совпадение всего набора параметров дает значительно более надежный результат, чем подбор только по мощности техники или внешнему виду корпуса двигателя.
