Замок зажигания для мотоблока 178F/186F (6/9 л.с.) TD

Замок зажигания для мотоблока 178F/186F TD

Ключевой замок предназначен для мотоблоков с одноцилиндровыми четырехтактными дизельными двигателями 178F и 186F воздушного охлаждения. Он используется на технике мощностью 6 и 9 л.с. и служит для управления питанием бортового электрооборудования и электрическим запуском двигателя. Деталь подходит для ремонта панели управления, когда штатный замок поврежден, ключ поворачивается с перебоями либо команда на стартер передается нестабильно.

Назначение и конструкция

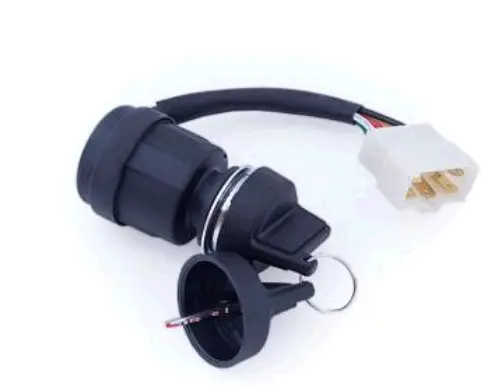

Замок объединяет в одном корпусе механическую часть под ключ и контактную группу, которая переключает предусмотренные производителем режимы. Такая конструкция позволяет оператору включать питание и задействовать электрический стартер из одной точки управления. Модель оснащена коротким проводным жгутом и пятиконтактным пластиковым разъемом. Цилиндрический корпус устанавливается в отверстие панели и фиксируется наружной резьбой с гайкой, поэтому при подборе важны не только обозначения двигателя, но и монтажная конфигурация старой детали.

Исправный замок обеспечивает четкое переключение положений ключа и стабильный контакт между соответствующими выводами. Замена требуется при растрескивании корпуса, ослаблении выводов, окислении контактных поверхностей, заметном люфте ключа или периодическом исчезновении питания панели. Если двигатель запускается только после повторного поворота ключа либо стартер реагирует не каждый раз, перед установкой новой детали также проверяют разъем, проводку и остальные компоненты системы запуска.

Что проверить перед выбором

• Модель двигателя: замок рассчитан на дизельные двигатели с обозначениями 178F и 186F.
• Исполнение техники: необходима версия мотоблока с электрическим запуском и соответствующей панелью управления.
• Разъем: следует сопоставить форму колодки, пять контактов, расположение направляющих и схему подключения проводов.
• Крепление: сравнивают диаметр посадочного отверстия, резьбовую часть корпуса, фиксирующую гайку и доступное пространство за панелью.
• Проводной жгут: его длины должно хватать до штатной ответной колодки без натяжения и резких перегибов.
• Положения ключа: логика переключения должна соответствовать заводской схеме конкретной модификации мотоблока.

Обозначение 178F или 186F подтверждает тип двигателя, но не заменяет проверку разъема и распиновки: на технике разных выпусков могут применяться отличающиеся панели и варианты проводки. Надежнее всего сопоставить новый замок со снятой деталью по форме корпуса, способу фиксации, количеству выводов и расположению контактов. Марка мотоблока сама по себе не является достаточным критерием, поскольку одинаковые двигатели устанавливаются на технику разных производителей.

Установка и проверка

Замок монтируют в штатное отверстие панели, ориентируют так, чтобы ключ свободно поворачивался, после чего корпус закрепляют гайкой без перекоса. Жгут прокладывают вдали от подвижных частей и участков, где провод может перетираться или натягиваться. Разъем соединяют только после сопоставления назначения контактов со схемой конкретной машины: одинаковое число выводов еще не подтверждает одинаковую распиновку.

После монтажа последовательно проверяют предусмотренные положения ключа, включение приборной части и реакцию электрического стартера. Корпус не должен проворачиваться в панели, колодка — отходить от ответного разъема, а проводка — менять положение при повороте ключа. Правильный подбор по двигателю, креплению и контактной конфигурации позволяет восстановить штатное управление запуском без переделки панели.
