Направляющая втулка крышки шатуна 186F (9 л.с.) TD

Направляющая втулка крышки шатуна 186F (9 л.с.) TD

Деталь предназначена для ремонта шатунного механизма одноцилиндрового дизельного двигателя 186F номинальной мощностью 9 л.с. Ее задача — направлять и точно позиционировать крышку относительно тела шатуна при сборке нижней головки. Такое расположение необходимо для правильного сопряжения разъемных частей шатуна после установки на шатунную шейку коленвала.

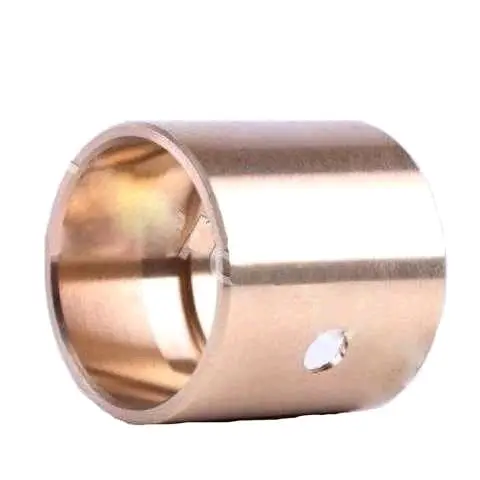

Втулка имеет полую цилиндрическую форму и боковое отверстие. Она относится именно к деталям соединения крышки с шатуном: ее не следует путать со втулкой верхней головки, работающей в паре с поршневым пальцем, или с шатунными вкладышами. Эти компоненты находятся в одном механизме, но выполняют разные функции и не заменяют друг друга.

Что проверить при подборе

Обозначение 186F — основной критерий совместимости, однако одной записи о мощности техники недостаточно. Двигатели одинаковой мощности могут отличаться исполнением отдельных деталей. До заказа следует определить модель непосредственно установленного двигателя и сопоставить новую втулку со снятой деталью и посадочными местами крышки шатуна.

• проверьте обозначение двигателя — деталь рассчитана на модель 186F;
• сравните наружный и внутренний диаметры, длину и общую цилиндрическую форму;
• сопоставьте расположение и размер бокового отверстия;
• убедитесь, что требуется направляющая крышки, а не втулка поршневого пальца или комплект вкладышей;
• проверьте состояние посадочных поверхностей в теле шатуна и его крышке.

Название модели мотоблока не всегда позволяет однозначно подобрать внутреннюю деталь двигателя: одна серия техники может комплектоваться разными силовыми агрегатами. Надежнее ориентироваться на обозначение 186F и фактическую геометрию демонтированной втулки. Если старая деталь отсутствует, размеры следует снять непосредственно с соответствующих посадочных мест разобранного шатуна.

Когда требуется замена

Осмотр направляющей целесообразен при разборке шатунного соединения, ремонте нижней головки или замене поврежденных компонентов механизма. Основанием для замены служат деформация, трещины, выраженная выработка, повреждение кромок либо посадка, при которой втулка уже не обеспечивает правильного взаимного положения крышки и тела шатуна. Одновременно необходимо проверить сам шатун, крышку, крепеж, вкладыши и шатунную шейку коленвала: новая направляющая не устраняет износ соседних деталей.

Рекомендации по установке

Монтаж выполняют на разобранном двигателе после очистки посадочных мест. Перед установкой следует исключить задиры, остатки разрушенной детали и другие повреждения, способные вызвать перекос. Втулку устанавливают без деформации, совмещая ее конструктивные элементы с соответствующими местами шатуна и крышки. Крышка должна занять свое штатное положение без принудительного смещения.

После сборки контролируют правильность расположения крышки, состояние вкладышей, свободу вращения коленвала и предусмотренные производителем зазоры. Крепеж затягивают в последовательности и с моментом, указанными в технической документации конкретного двигателя 186F. Если посадочное отверстие разбито, крышка деформирована или сопряжение деталей остается неплотным, установка одной втулки не является полноценным ремонтом — требуется диагностика шатуна в сборе.

Эта позиция подходит для обслуживания мотоблоков с дизельным двигателем 186F, когда нужна именно направляющая втулка крышки шатуна TD. Точная проверка модели, геометрии и состояния сопрягаемых деталей перед монтажом помогает избежать ошибочного выбора между внешне похожими компонентами шатунного механизма.
