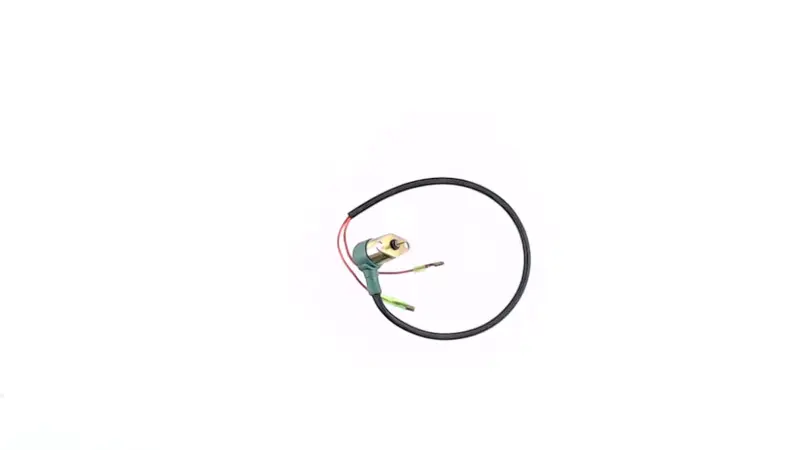

Электроклапан карбюратора TD для мотоблока 177F/188F, 9/13 л.с.

Электроклапан карбюратора TD для двигателей 177F и 188F

Электроклапан устанавливается на карбюратор бензинового двигателя и управляет прекращением подачи топлива при выключении мотора. Деталь предназначена для мотоблоков с двигателями типов 177F и 188F, которые в названии этой модификации соотносятся с мощностью 9 и 13 л.с. Это отдельная запчасть карбюратора: ее выбирают для ремонта штатной системы, когда сам карбюратор не требует замены в сборе.

При подаче питания электромагнитный механизм переводит клапан в рабочее положение, а после выключения двигателя перекрывает топливо. Такое управление помогает прекратить его поступление после остановки мотора. Корпус детали выполнен с крепежной частью, а электрическое соединение выведено на длинном изолированном проводе. Межцентровое расстояние креплений составляет 30 мм — этот размер необходимо учитывать вместе с типом двигателя и исполнением карбюратора.

Что проверить при выборе

• Тип двигателя: клапан рассчитан на бензиновые двигатели 177F и 188F.
• Мощностное обозначение: товар представлен как версия для двигателей 9/13 л.с.; этот параметр следует сопоставлять с моделью установленного мотора.
• Крепление: расстояние между центрами крепежных точек должно составлять 30 мм.
• Исполнение карбюратора: сравните форму посадочной части, расположение отверстий и способ присоединения клапана со снятой деталью.
• Подключение: до установки сопоставьте разъемы, количество выводов и длину штатной проводки. Переделывать разъем без проверки схемы конкретной техники не следует.

Обозначения 177F и 188F указывают семейство двигателя, но не заменяют проверку самого карбюратора. На технике одного типа могут применяться разные его исполнения. Поэтому надежный подбор включает сразу несколько совпадений: модель мотора, межцентровое расстояние 30 мм, геометрию посадочного места и конфигурацию электрического подключения. Ориентироваться только на заявленную мощность недостаточно.

Замена и проверка

Перед демонтажем двигатель останавливают, дают ему остыть, отключают питание и прекращают поступление бензина к карбюратору. Рабочую зону очищают от загрязнений, чтобы частицы не попали в топливные каналы. Старый клапан снимают без рывков за провод, после чего сравнивают его крепление и посадочную часть с новой деталью. При монтаже клапан должен располагаться без перекоса, а провод — проходить вдали от нагретых поверхностей, движущихся деталей и мест, где изоляцию может перетереть вибрация.

После установки проверяют надежность крепежа, правильность подключения и отсутствие подтекания топлива. Первый запуск выполняют с контролем работы двигателя, затем выключают мотор и убеждаются, что клапан срабатывает штатно. Если двигатель не запускается, нестабильно работает или глохнет, не стоит автоматически связывать неисправность только с электроклапаном: похожие проявления возможны при отсутствии питания на его выводах, загрязнении карбюратора, нарушении подачи бензина или других неполадках. Диагностика до замены помогает не менять исправную деталь.

Эта модель подходит для обслуживания карбюраторной системы мотоблока с двигателем 177F либо 188F при совпадении крепления на 30 мм и конфигурации подключения. Точная сверка со снятым клапаном особенно важна, если карбюратор ранее заменяли или двигатель установлен на технику не в заводской комплектации.
