Текстолитовая прокладка карбюратора 177F/188F (9/13 л. с.), со стороны впускного коллектора TD

Текстолитовая прокладка карбюратора 177F/188F TD

Деталь предназначена для бензиновых двигателей 177F и 188F мощностью 9 и 13 л. с. и устанавливается между карбюратором и впускным коллектором. Ее задача — закрыть стык деталей впуска и сохранить герметичность канала, по которому подготовленная карбюратором топливовоздушная смесь поступает в двигатель. Прокладка относится именно к стороне впускного коллектора: ее не следует путать с внешней прокладкой между карбюратором и корпусом воздушного фильтра.

Назначение детали

Плотный стык во впуске необходим для нормальной работы карбюратора. Если в месте соединения появляется зазор, двигатель может получать дополнительный воздух в обход предусмотренного канала. Результатом становятся нестабильные обороты, затрудненная настройка карбюратора и нарушения в работе мотора. Исправная прокладка перекрывает плоскость соединения вокруг центрального прохода, не мешая движению смеси.

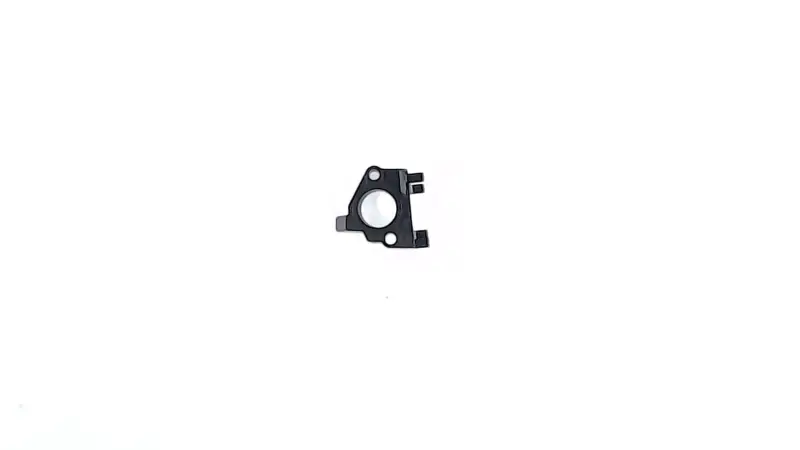

Прокладка изготовлена из текстолита и выполнена как жесткая фасонная пластина. Конструкция включает крупное центральное проходное отверстие, два круглых крепежных отверстия и асимметричный внешний контур с выступами. Такая геометрия должна точно совпадать с посадочным местом: центральный канал нельзя частично перекрывать, а крепеж должен проходить без смещения и принудительного подгибания детали.

Как проверить совместимость

Обозначение двигателя — главный, но не единственный критерий выбора. Перед установкой сравните новую прокладку со снятой деталью и посадочными плоскостями карбюратора и коллектора. Для надежного подбора необходимо проверить:

• модель двигателя: прокладка рассчитана на исполнения 177F и 188F, связанные с мощностью 9 и 13 л. с.;
• место установки: нужна деталь со стороны впускного коллектора, а не со стороны корпуса фильтра;
• форму контура: выступы и вырезы должны располагаться так же, как у прежней прокладки;
• центральный проход: его положение и диаметр должны соответствовать отверстию карбюратора и коллектора;
• крепежные точки: количество, расположение и расстояние между отверстиями следует сопоставить со снятой деталью;
• толщину: этот параметр влияет на положение соединяемых деталей, поэтому его также нужно сравнить с прежней прокладкой.

Одинаковая мощность техники сама по себе не подтверждает совпадение. На мотоблоках, генераторах и другой технике могут применяться разные варианты впуска, поэтому ориентируйтесь на код двигателя и фактическую геометрию соединения. Не устанавливайте прокладку, если крепежные отверстия приходится растачивать, центральный проход перекрывается или внешний контур мешает прилеганию карбюратора.

Установка и проверка

Перед монтажом снимите остатки прежнего уплотнения и загрязнения с обеих сопрягаемых поверхностей. Плоскости должны быть чистыми, без частиц, которые создадут локальный зазор. Одновременно осмотрите карбюратор и коллектор: глубокие повреждения или заметная деформация поверхности не устраняются одной новой прокладкой. Саму текстолитовую деталь устанавливают без перекоса, совместив центральный канал и крепежные отверстия.

Крепеж затягивают равномерно, соблюдая требования руководства конкретного двигателя. Чрезмерное усилие может повредить жесткую пластину или деформировать соединяемые детали, а слабая затяжка не обеспечит плотного прилегания. Если для конкретного двигателя предусмотрены дополнительные прокладки либо определенная последовательность деталей, исходную схему впуска необходимо сохранить.

После сборки проверьте работу двигателя на разных режимах. Стабильные обороты и отсутствие признаков подсоса в зоне соединения указывают на правильную посадку. При повторном обслуживании прокладку осматривают на трещины, сколы, продавленные участки и нарушение плоскости; поврежденную деталь устанавливать повторно не следует.
