Прокладка карбюратора для двигателей 168F/170F (6,5/7 л.с.) TD

Прокладка карбюратора 168F/170F TD

Уплотнительная прокладка предназначена для установки в месте соединения карбюратора с впускной частью бензинового двигателя 168F или 170F мощностью 6,5/7 л.с. Она перекрывает зазор между сопрягаемыми плоскостями и помогает сохранить герметичность впускного тракта. Исправное уплотнение особенно важно после снятия карбюратора для очистки, регулировки или ремонта: неплотность на этом участке может привести к подсосу лишнего воздуха и нарушению состава топливовоздушной смеси.

Назначение и конструкция

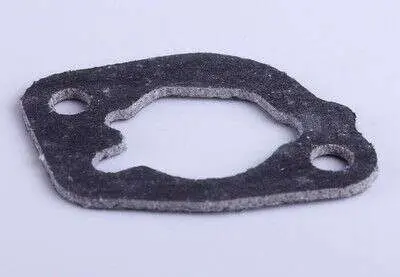

Деталь имеет плоскую форму, центральный проход для впускного канала и два отверстия под крепление. Фигурный внутренний контур рассчитан на сопряжение с соответствующим каналом карбюраторного узла. При монтаже проход смеси и крепежные отверстия должны полностью совпасть с отверстиями прилегающих деталей. Прокладка не должна выступать внутрь канала, перекрываться краем корпуса или смещаться во время затяжки.

Эта позиция применяется при обслуживании карбюраторной системы двигателей семейств 168F и 170F. Такие обозначения встречаются на силовых агрегатах мотоблоков и другой малой бензиновой техники, однако одинаковое обозначение двигателя не отменяет проверки конкретного места установки. В карбюраторном узле могут находиться несколько разных прокладок: со стороны воздушного фильтра, возле впускного коллектора, рядом с проставкой или в поплавковой камере. Представленная деталь относится к плоским фланцевым прокладкам с большим центральным проходом и двумя крепежными отверстиями.

Что проверить перед выбором

• Модель двигателя. На технике должен быть установлен бензиновый двигатель типа 168F или 170F, соответствующий заявленному диапазону 6,5/7 л.с. Ориентироваться только на марку мотоблока недостаточно: одна модель техники может выпускаться с разными двигателями.
• Место установки. Сравните расположение прокладки в разобранном карбюраторном узле. Деталь предназначена для фланцевого соединения с впускным проходом, а не для уплотнения поплавковой камеры.
• Контур и отверстия. Сопоставьте наружную форму, очертание центрального канала, количество крепежных отверстий и расстояние между ними со снятой деталью. Точные размеры следует проверять непосредственно по старой прокладке и сопрягаемым поверхностям.
• Состояние прилегающих плоскостей. Новое уплотнение устранит зазор только при ровных, чистых поверхностях. Деформация фланца, глубокие царапины или остатки старого уплотнения требуют отдельного устранения.

Когда прокладку меняют

Замена нужна при разрыве, расслоении, продавливании, усадке или повреждении детали во время разборки. Признаками возможной негерметичности соединения бывают затрудненный запуск, неустойчивые обороты, изменение работы двигателя после прогрева и реакция на регулировку карбюратора, не соответствующая настройкам. Эти симптомы могут иметь и другие причины, поэтому одновременно проверяют крепление карбюратора, состояние патрубков, топливную систему и чистоту каналов.

Рекомендации по установке

Перед сборкой удалите остатки прежней прокладки, не повреждая плоскости карбюратора и впускной детали. Посадочные поверхности должны быть чистыми, ровными и без частиц, способных создать локальный зазор. Установите прокладку в правильной ориентации, совместите центральный проход и оба крепежных отверстия, затем удерживайте ее от смещения при сборке. Крепеж затягивайте равномерно, без перекоса, соблюдая требования изготовителя двигателя. Чрезмерное усилие способно деформировать фланец или продавить уплотнение.

После монтажа проверьте надежность крепления карбюратора и работу двигателя на разных режимах. Правильно подобранная и аккуратно установленная прокладка восстанавливает герметичность соединения, исключает неконтролируемый подсос воздуха через стык и позволяет выполнять настройку карбюратора без влияния дефекта уплотнения.
