Направляющая пластина штанг 168F/170F (6,5/7 л.с.) TD

Направляющая пластина штанг 168F/170F TD

Деталь предназначена для бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с., применяемых на мотоблоках и другой технике с двигателем соответствующего семейства. Пластина устанавливается в головке цилиндра и задает положение двух штанг привода клапанов. Она нужна при ремонте газораспределительного механизма, когда штатная деталь повреждена, деформирована либо не может нормально удерживать штанги в предусмотренных для них проходах.

Назначение детали

В верхнеклапанном двигателе штанги передают движение от толкателей к коромыслам впускного и выпускного клапанов. Направляющая пластина располагается рядом с коромыслами и ограничивает боковое смещение обеих штанг. Благодаря этому их концы остаются в правильном положении относительно толкателей и ответных углублений коромысел. Сама пластина не регулирует фазы газораспределения и не заменяет штанги, коромысла или регулировочные детали: она служит направляющей частью этого механизма.

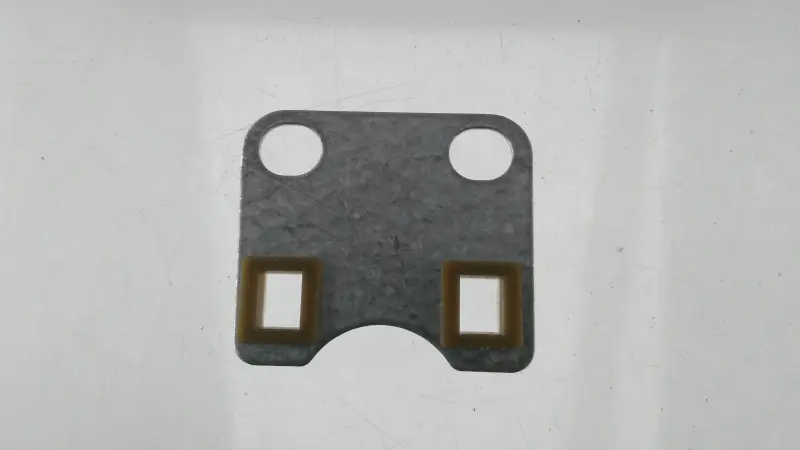

Конструкция включает два круглых крепежных отверстия в верхней части и два прямоугольных направляющих проема для штанг. Нижняя кромка имеет центральный полукруглый вырез. Такая геометрия важна не только для размещения детали в головке, но и для положения направляющих относительно креплений коромысел. Пластина рассчитана на одновременную работу с двумя штангами — впускного и выпускного клапанов.

Как проверить совместимость

Основной критерий подбора — обозначение двигателя 168F или 170F и мощностной класс 6,5–7 л.с. Названия мотоблока либо другого агрегата недостаточно: одна модель техники может комплектоваться разными двигателями, а для семейства 168F/170F встречаются направляющие пластины нескольких исполнений. Перед заказом нужно сверить старую деталь по форме, количеству и расположению отверстий, очертанию нижнего выреза и положению обоих прямоугольных проемов.

• Тип: направляющая пластина двух штанг привода клапанов.
• Место установки: головка цилиндра, под креплениями коромысел.
• Совместимые обозначения двигателя: 168F и 170F.
• Мощностной класс: 6,5–7 л.с.
• Применение: ремонт газораспределительного механизма мотоблока или другой техники с подходящим двигателем.
• Исполнение: два круглых крепежных отверстия и два прямоугольных направляющих проема.

Что учитывать при установке

Для доступа к пластине снимают крышку головки, после чего освобождают крепления коромысел и вынимают штанги. При разборке полезно сохранить положение деталей впускной и выпускной сторон. Новую пластину размещают в той же ориентации, совмещая круглые отверстия с креплениями коромысел, а штанги проводят через соответствующие направляющие проемы. Каждый конец штанги должен правильно войти в гнездо толкателя и углубление коромысла.

После сборки необходимо отрегулировать клапанные зазоры по требованиям руководства именно для установленного двигателя. До закрытия крышки коленчатый вал проворачивают вручную и проверяют свободное движение штанг и коромысел без перекоса или закусывания. Одновременно оценивают состояние самих штанг, контактных углублений коромысел, резьбовых креплений и уплотнения крышки: установка направляющей не устранит неисправность соседних поврежденных деталей.

Эта пластина подходит для планового восстановления штатной компоновки клапанного привода 168F/170F. Точная сверка геометрии особенно важна при отсутствии старой детали или после ремонта головки: совпасть должны не только семейство двигателя и мощность, но и фактическое расположение всех четырех отверстий.
