Механизм управления дроссельной заслонкой TD для 168F/170F, в сборе

Механизм управления дроссельной заслонкой TD для двигателей 168F/170F

Механизм предназначен для управления положением дроссельной заслонки на бензиновых двигателях серий 168F и 170F мощностью 6,5 и 7 л. с. Такие двигатели применяются на мотоблоках, культиваторах, генераторах и другой малой технике. Деталь устанавливают вместо изношенного, деформированного или некомплектного штатного механизма, когда рычаг перестает нормально передавать управляющее движение либо нарушается взаимодействие тяг и пружин.

Назначение и устройство

Положение дроссельной заслонки определяет количество смеси, поступающей в двигатель через карбюратор, и тем самым влияет на частоту вращения. Механизм связывает внешний орган управления с приводом заслонки и регулятором оборотов. При перемещении рычага изменяется натяжение пружины, а усилие через тяги передается к соответствующему рычагу карбюратора. Согласованное движение этих деталей позволяет выбирать требуемый режим двигателя и поддерживать связь между заданным положением управления и дроссельной заслонкой.

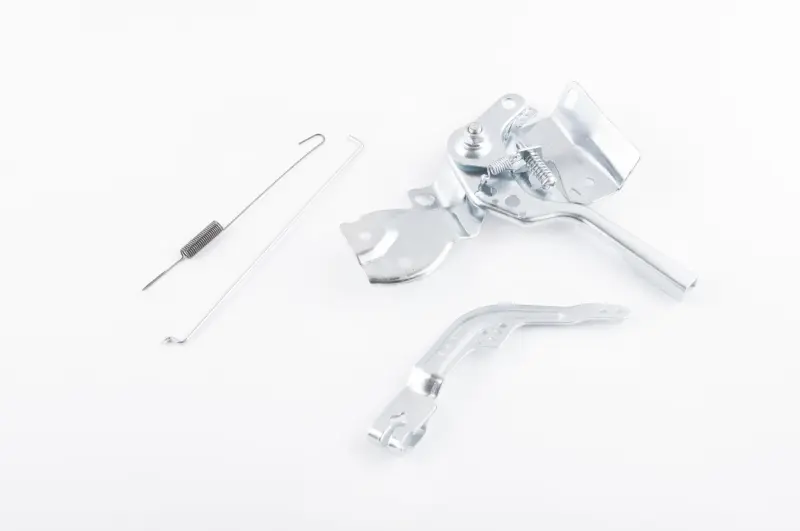

Конструкция выполнена в виде механической рычажно-пружинной системы. Она включает опорную пластину с подвижным рычагом, точки крепления тяг и пружин, отдельный фигурный рычаг и соединительные детали. Исполнение в сборе удобно при комплексном ремонте привода: не требуется подбирать каждый связанный компонент отдельно, если штатные рычаги, тяги или пружины повреждены либо утрачены. При этом фактический состав приобретаемой позиции следует сопоставить с представленным набором деталей, поскольку у механизмов разных исполнений количество отдельных компонентов может отличаться.

Как проверить совместимость

Основной критерий выбора — серия двигателя 168F или 170F и соответствующая мощность 6,5 либо 7 л. с. Одного внешнего сходства недостаточно: у похожих бензиновых двигателей встречаются иные варианты управляющих пластин и тяг. Перед установкой сравните старую деталь с новой по расположению крепежных отверстий, форме основания, направлению хода основного рычага, местам присоединения пружин и конфигурации соединительных тяг.

• Модель двигателя: 168F или 170F.
• Диапазон мощности: 6,5/7 л. с.
• Назначение: механическое управление дроссельной заслонкой и режимом оборотов.
• Исполнение: механизм с рычагами, тягами и пружинными связями.
• Каталожное применение: двигатели мотоблоков и другой техники на базе 168F/170F.

Особое внимание уделите изгибам и рабочей длине тяг. Даже при подходящей форме основной пластины другая геометрия соединения может изменить ход заслонки. Также должны совпасть точки зацепления пружин: они определяют направление усилия и взаимодействие ручного управления с регулятором оборотов. Если на технике ранее меняли карбюратор или привод газа, дополнительно проверьте, соответствует ли их расположение штатной схеме двигателя.

Замена и первичная проверка

Перед разборкой полезно зафиксировать расположение каждой тяги и пружины на старом механизме. Соединения переносят последовательно, сохраняя исходные точки зацепления и направление установки. Не следует выпрямлять фигурные тяги или переставлять пружины в произвольные отверстия: их форма и положение участвуют в передаче движения. Крепеж затягивают так, чтобы основание было надежно зафиксировано, а подвижные рычаги сохраняли свободный ход.

После монтажа, до запуска двигателя, проверьте перемещение привода вручную. Рычаг должен проходить рабочий диапазон без заеданий, тяги не должны упираться в соседние детали, а пружины — соскакивать с мест крепления. Дроссельная заслонка должна реагировать на движение управления и возвращаться без задержки. После запуска контролируют соответствие положения рычага фактическому изменению оборотов. Если двигатель сразу выходит на чрезмерно высокую частоту вращения или управление действует в обратном направлении, работу прекращают и повторно проверяют схему соединения тяг и пружин.

Этот механизм подходит для ремонта техники с подтвержденным двигателем 168F/170F, когда требуется восстановить штатную механическую передачу команды к дроссельной заслонке. Точная сверка основания, рычагов и точек соединения со снятой деталью помогает избежать ошибки при выборе и правильно собрать привод после обслуживания.
