Компенсатор-ротатор выпускного клапана 168F/170F TD

Компенсатор-ротатор выпускного клапана 168F/170F TD

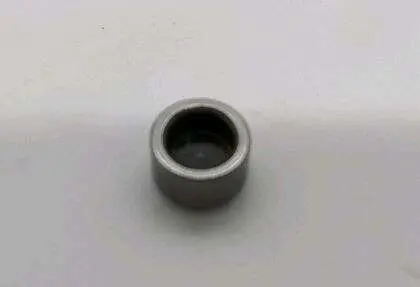

Компактная деталь газораспределительного механизма предназначена для выпускного клапана бензиновых двигателей семейства 168F и 170F мощностью 6,5–7 л. с. Ее также называют колпачком, наковальней или ротатором клапана. Деталь устанавливается в головке цилиндра на верхнюю часть стержня выпускного клапана и работает в зоне контакта с клапанным приводом. Это не клапан в сборе и не комплект для полной переборки головки, а отдельная позиция для восстановления штатной конструкции механизма.

Назначение и место установки

Компенсатор располагается со стороны выпускного клапана, который во время работы двигателя подвергается воздействию горячих отработавших газов. В собранном механизме он занимает предусмотренное конструкцией место над торцом стержня и взаимодействует с соответствующей тарелкой пружины. Сервисная документация для двигателей близкой конструкции выделяет ротатор как самостоятельную деталь выпускного клапана и указывает, что выпускная тарелка имеет углубление для его размещения. Поэтому при ремонте необходимо сохранить правильное сочетание клапана, тарелки пружины и компенсатора.

Позиция востребована после разборки головки цилиндра, если прежний колпачок потерян, поврежден, имеет заметную выработку на контактной поверхности или не может быть повторно установлен. Отсутствие предусмотренного ротатора нельзя компенсировать произвольной шайбой: посторонняя деталь способна изменить взаимное положение компонентов и результат регулировки клапанного зазора. После замены механизм собирают в штатной последовательности, а зазор выпускного клапана проверяют и регулируют по инструкции именно к установленному двигателю.

Как проверить совместимость

Основной ориентир для подбора — обозначение двигателя 168F либо 170F и его мощностной класс 6,5–7 л. с. Такие моторы применяются не только на мотоблоках, но и на культиваторах, генераторных установках, виброплитах и другой малой технике. Тип машины сам по себе не определяет совместимость: сравнивать нужно исполнение двигателя и конструкцию головки цилиндра. Название техники или заявленная мощность без обозначения мотора недостаточны, поскольку у разных модификаций могут отличаться детали клапанного механизма.

Перед заказом сопоставьте старую деталь по наружному диаметру, высоте, диаметру посадочного отверстия и форме внутреннего углубления. Дополнительно проверьте, что компенсатор был установлен именно на выпускном клапане, а тарелка его пружины имеет подходящее центральное углубление. Если головка цилиндра, клапаны или тарелки ранее заменялись, ориентируйтесь на фактически установленную конфигурацию, а не только на индекс двигателя. Обозначение TD относится к исполнению этой товарной позиции; смешивать детали разных вариантов без размерного сравнения не следует.

Рекомендации по установке

Работы выполняют на остывшем и очищенном двигателе, исключая попадание грязи внутрь головки цилиндра. Перед сборкой осматривают торец стержня выпускного клапана, контактную поверхность коромысла, пружину и ее тарелку. Деталь должна свободно занимать свое посадочное место без перекоса, заедания и самодельных прокладок. Тарелки впускного и выпускного клапанов нельзя переставлять местами: исполнение выпускной стороны рассчитано на размещение ротатора.

Если ремонт требует снятия пружины или ее тарелки, соблюдайте порядок разборки, установленный изготовителем двигателя. Сервисные руководства предупреждают, что освобождать тарелку при установленной на цилиндре головке нельзя из-за риска падения клапана внутрь цилиндра. После окончательной сборки проверните коленчатый вал вручную, убедитесь в нормальном движении привода и выполните регулировку клапанных зазоров по данным конкретной модификации. Такой подход помогает восстановить предусмотренную компоновку выпускного клапана и избежать ошибок, связанных с неправильным подбором небольшой, но функционально важной детали.
