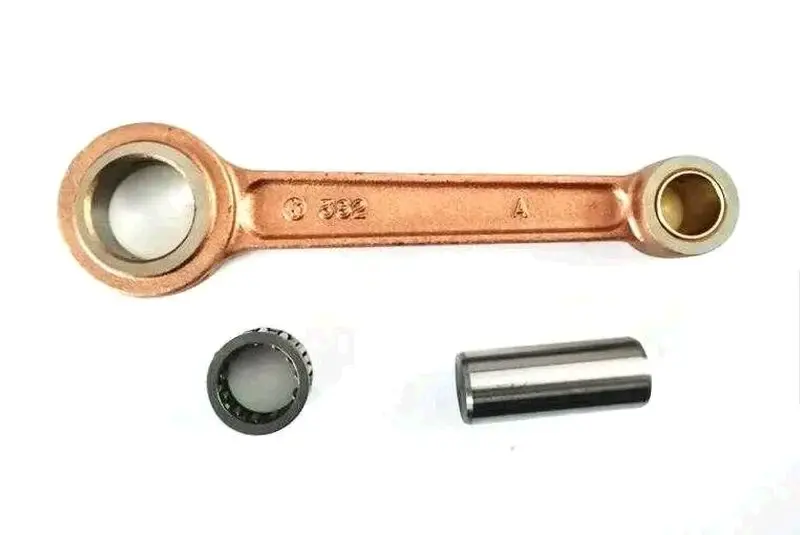

Шатун DUELLS для JAWA 250, палец 15 мм, комплект

Шатун DUELLS для JAWA 250 с поршневым пальцем 15 мм

Комплект предназначен для ремонта коленчатого вала двигателя JAWA 250 и восстановления соединения между поршнем и кривошипом. Шатун передает усилие от поршня на коленвал, совершая возвратно-поступательное и качательное движение при каждом обороте двигателя. От состояния его верхней и нижней головок зависят правильная работа кривошипно-шатунного механизма, отсутствие лишнего люфта и характерного металлического стука.

Эта версия рассчитана на поршневой палец диаметром 15 мм. Она применяется прежде всего на JAWA 250 type 353 Kývačka; в специализированных каталогах такой комплект также относят к отдельным версиям Pérák и другим мотоциклам с аналогичной геометрией коленвала. Для машин разных годов выпуска одной маркировки JAWA 250 недостаточно: перед заказом необходимо проверить диаметр поршневого пальца и основные размеры снятого шатуна.

Конструкция и назначение деталей

Верхняя головка шатуна соединяется с поршнем через 15-миллиметровый палец и бронзовую втулку. Нижняя головка устанавливается на кривошипный палец коленвала и работает с игольчатым подшипником. Такая схема соответствует конструкции ремонтного комплекта DUELLS для 250-кубовых моделей JAWA, использующих палец указанного диаметра. Тело шатуна выполнено из кованой заготовки по форме штатной детали.

• Межосевое расстояние: 165 мм — измеряется между центрами верхней и нижней головок.
• Диаметр поршневого пальца: 15 мм.
• Диаметр нижнего кривошипного пальца: около 21,9–22 мм.
• Исполнение верхней головки: с бронзовой втулкой.
• Исполнение нижней головки: с игольчатым подшипником.
• Состав набора: шатун, втулки, нижний палец и боковые шайбы.
• Производитель: DUELLS; страна изготовления — Тайвань.

Что проверить при подборе

На JAWA 250 встречаются варианты шатунов под поршневые пальцы 15 и 18 мм, поэтому диаметр верхнего отверстия является обязательным критерием выбора. Также сопоставляют межосевое расстояние 165 мм, диаметр и длину кривошипного пальца, ширину нижней головки, толщину боковых шайб и расположение смазочных отверстий. Эти параметры должны соответствовать коленвалу, поршню и снятому комплекту без расчета на доработку сопрягаемых деталей.

Проверка особенно важна при ремонте мотоцикла с неизвестной историей: ранее коленвал или поршневая группа могли быть заменены на модификацию другого года. Название модели в документах не исключает установленного прежде нестандартного сочетания деталей. Если старый шатун деформирован и его межосевое расстояние трудно измерить, ориентируются также на исправные щеки коленвала, палец и технические данные конкретного двигателя.

Когда требуется замена

Поводом для разборки служат радиальный люфт нижней головки, стук со стороны кривошипного механизма, следы перегрева, повреждение игольчатого подшипника, износ верхней втулки, задиры на пальцах или деформация шатуна. Установка нового комплекта позволяет заменить сопряженные детали соединения одновременно, не подбирая изношенный палец к новому подшипнику или наоборот.

Особенности установки

Монтаж выполняется при разобранном коленчатом вале. Нижний палец запрессовывают в щеки с соблюдением положения шатуна, подшипника и боковых шайб, после чего коленвал центрируют и контролируют биение его цапф. В верхней головке проверяют посадку втулки, ее смазочные каналы и фактический зазор с поршневым пальцем. Эти операции требуют подходящего пресса, измерительного инструмента и опыта сборки коленвалов.

После сборки шатун должен перемещаться свободно, без заеданий и ощутимого радиального люфта; боковой зазор контролируют по ремонтным данным двигателя. Комплект подходит для планового восстановления коленвала JAWA 250 и ремонта после износа подшипника или втулки, если все присоединительные размеры совпадают с версией под палец 15 мм.
