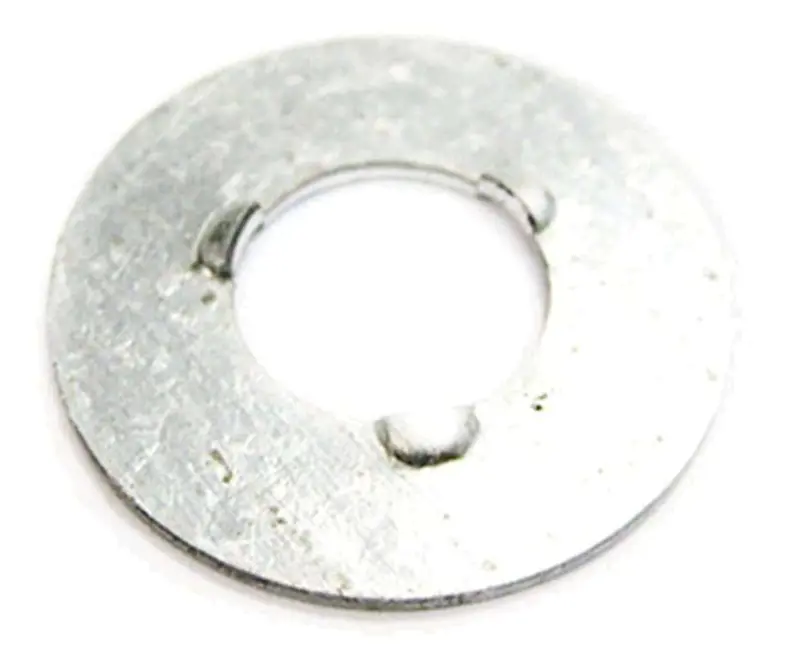

Стопорная шайба корзины сцепления JAWA VCH, 3 усика

Стопорная шайба корзины сцепления JAWA VCH

Эта шайба предназначена для механической фиксации гайки корзины сцепления на мотоцикле JAWA. Деталь устанавливается в месте крепления корзины на первичном валу и препятствует самопроизвольному отворачиванию гайки после сборки. Такое назначение отличает ее от обычной плоской шайбы: здесь важны не только наружный и внутренний контуры, но и три предусмотренных конструкцией усика.

Шайба относится к крепежным деталям сцепления и применяется при сборке или ремонте соответствующего соединения. Она не заменяет диски, пружины и другие детали пакета сцепления, а отвечает именно за сохранение затянутого положения крепежной гайки. Исправная фиксация особенно важна в узле, который постоянно подвергается вращению и вибрациям во время работы двигателя.

Конструкция и назначение

Деталь выполнена в виде круглой плоской шайбы с центральным отверстием и тремя усиками возле его края. При правильной установке предусмотренные участки шайбы обеспечивают механическое стопорение крепежа корзины. Это простой способ удерживать гайку без добавления сложных приспособлений в собранный узел.

Шайбу стоит проверять при каждом разборе крепления корзины. Если усики надломлены, сильно замяты или потеряли форму, а сама плоскость получила выраженный изгиб, надежность повторного стопорения снижается. Новая деталь требуется и тогда, когда старая шайба не садится ровно, проворачивается в предназначенном для нее месте либо не позволяет выполнить фиксацию так, как предусмотрено конструкцией сцепления.

Что проверить перед выбором

• Назначение: нужна именно стопорная шайба гайки корзины сцепления, а не шайба пружины или регулировочная прокладка.
• Мотоцикл: товар заявлен для JAWA; в карточке производителя VCH указана применяемость к JAWA 350.
• Форма: необходимо совпадение круглого наружного контура, центрального отверстия и трех усиков.
• Место установки: следует сверить устройство крепления корзины на первичном валу конкретного двигателя.
• Состояние снятой детали: старая шайба помогает сопоставить посадочный контур и расположение стопорящих участков, если она не разрушена.

Обозначение JAWA 350 охватывает разные поколения и исполнения мотоциклов, поэтому одного совпадения марки недостаточно. До заказа следует уточнить модель двигателя и устройство установленного сцепления. Особенно внимательно это нужно делать после прежнего ремонта: в мотоцикле могли быть заменены корзина, гайка или другие детали крепления, из-за чего фактическая конфигурация отличается от штатной.

Установка при ремонте сцепления

Монтаж выполняют при разобранном узле в последовательности, предусмотренной для конкретной модели JAWA. Посадочные поверхности очищают, шайбу размещают без перекоса, а гайку затягивают с требуемым для двигателя усилием. После затяжки стопорящие участки фиксируют способом, предусмотренным конструкцией соединения. Точное усилие и порядок операций следует брать из руководства по ремонту соответствующей модели, поскольку эти параметры не являются характеристиками самой шайбы.

Перед закрытием узла полезно убедиться, что шайба прилегает ровно, не зажата краем и не мешает соседним деталям. Усики не должны иметь трещин или случайных перегибов. После фиксации гайка должна оставаться в затянутом положении, а корзина — вращаться и располагаться так, как предусмотрено устройством сцепления.

Стопорная шайба VCH с тремя усиками подходит для ремонта крепления корзины сцепления JAWA при подтвержденном совпадении формы и конфигурации узла. Это небольшая, но функционально важная крепежная деталь: ее меняют при повреждении прежней шайбы, разборке соединения с утратившими форму усиками или восстановлении правильной сборки сцепления.
