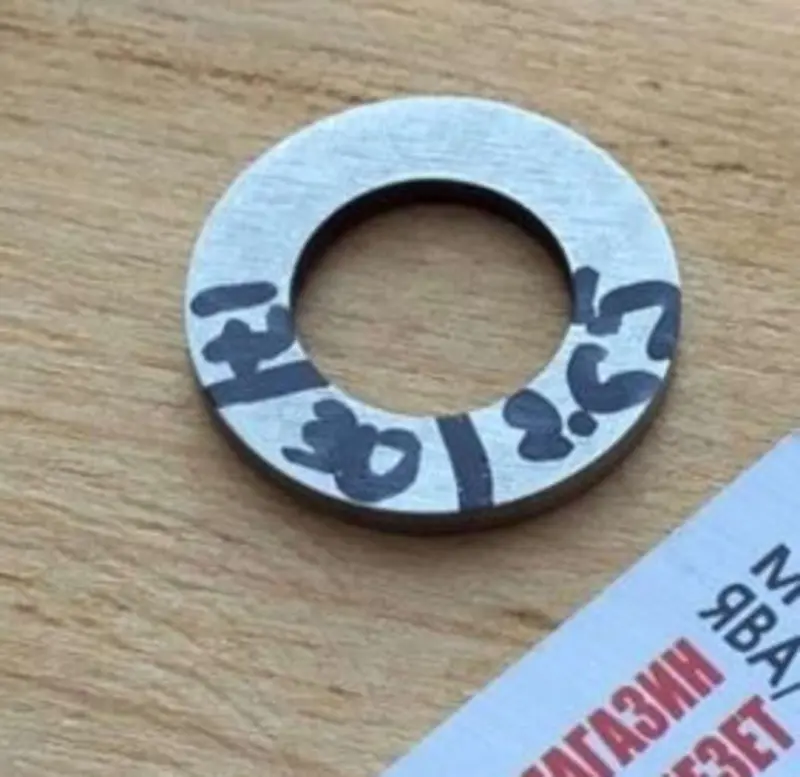

Ремонтная дистанционная шайба корзины сцепления JAWA 350 VCH

Ремонтная дистанционная шайба корзины сцепления JAWA 350 VCH

Плоская кольцевая шайба VCH предназначена для обслуживания корзины сцепления мотоцикла JAWA 350. Деталь устанавливается в зоне втулки корзины и формирует необходимое расстояние между сопряженными частями механизма. Ремонтное исполнение используют при восстановлении узла, когда требуется заменить изношенную, поврежденную или утраченную дистанционную шайбу.

Шайба имеет простой кольцевой профиль с центральным отверстием, без стопорных усов, зубьев и других выступающих фиксаторов. Это отличает ее от стопорной шайбы корзины сцепления: две детали выполняют разные задачи и не должны подменять друг друга. Дистанционная версия отвечает за взаимное положение сопряженных деталей, тогда как стопорная конструкция служит для фиксации резьбового соединения.

Назначение детали

Толщина дистанционной шайбы влияет на положение корзины и втулки вдоль посадочной оси. Поэтому даже небольшая кольцевая деталь должна соответствовать конкретной конфигурации сцепления. Ее устанавливают не как обычное крепежное дополнение, а в предусмотренное конструкцией место и в установленной последовательности с соседними деталями.

Замена может потребоваться после разборки сцепления, при обнаружении выработки, деформации, задиров или следов неравномерного контакта на прежней шайбе. Проверка также уместна, если корзина уже ремонтировалась, менялась ее втулка либо ранее узел был собран с неподходящей по толщине дистанционной деталью. Состояние шайбы оценивают вместе с посадкой втулки и контактными поверхностями: новая деталь не устраняет повреждения других компонентов корзины.

Как проверить совместимость

• Модель мотоцикла: подтвержденное применение — JAWA 350; обозначение VCH относится к производителю этой детали.
• Тип шайбы: ремонтная дистанционная для втулки корзины сцепления, а не трехлепестковая стопорная версия.
• Форма: плоское кольцо с круглым центральным отверстием и ровным наружным контуром.
• Контрольные размеры: перед заказом сравнивают наружный и внутренний диаметры, толщину, посадочное место и положение детали в имеющемся узле.
• Исполнение сцепления: необходимо учитывать конкретную модификацию двигателя и ранее установленные компоненты, особенно если корзина или ее втулка подвергались ремонту.

Точные размеры этой позиции в карточке не указаны, поэтому подбирать ее только по общему названию мотоцикла не следует. Наиболее надежная проверка — сопоставление геометрии с демонтированной шайбой и деталировкой сцепления конкретной версии JAWA 350. Если старая шайба сильно изношена, исходную толщину определяют по техническим данным узла, а не только по оставшемуся размеру поврежденной детали.

Установка и обслуживание

Монтаж выполняют при разобранном сцеплении, сохраняя предусмотренное расположение шайбы относительно корзины и втулки. Перед сборкой очищают контактные поверхности и проверяют отсутствие задиров, перекоса и загрязнений. Шайба должна ложиться ровно, без принудительного подтачивания отверстия или наружного края. Произвольное добавление нескольких шайб для набора толщины может изменить положение корзины, поэтому количество и порядок деталей должны соответствовать конструкции конкретного двигателя.

После сборки проверяют свободное перемещение предусмотренных деталей, отсутствие ненормального осевого смещения и правильность работы сцепления. Ремонтная дистанционная шайба VCH подходит для планового восстановления корзины JAWA 350 и помогает собрать механизм с корректным взаимным расположением его компонентов при условии точного размерного подбора.
