Комплект направляющих цепи ГРМ Honda SH 125/150 4T (2013+)

Направляющие цепи ГРМ для Honda SH 125/150

Комплект предназначен для четырехтактных скутеров Honda SH с двигателями 125 и 150 см³, выпускаемых с 2013 года. Детали устанавливаются внутри привода газораспределительного механизма и формируют заданную траекторию движения цепи между звездочками. Они ограничивают ее поперечные колебания, поддерживают стабильное положение на всем участке хода и уменьшают вероятность ударов по соседним поверхностям.

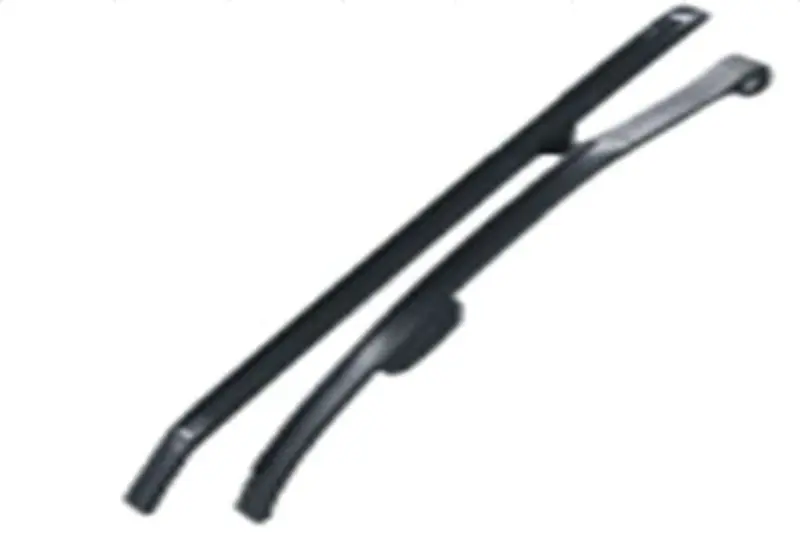

В комплект входят две продолговатые направляющие разной формы. Такое исполнение соответствует двум сторонам цепного привода: каждая деталь занимает свое положение и не является взаимозаменяемой со второй. Изогнутый профиль следует линии прохождения цепи, а отверстия и сформированные концы используются для установки в предусмотренных точках двигателя. Комплект относится именно к направляющим ГРМ и не заменяет цепь, звездочки либо механизм ее натяжения.

Когда требуется замена

Направляющие постоянно контактируют с движущейся цепью, поэтому их состояние проверяют при разборке привода ГРМ, появлении постороннего шума в верхней части двигателя или ремонте газораспределительного механизма. Основанием для замены служат выраженная выработка контактной дорожки, трещины, сколы, деформация, повреждение посадочных участков или ненадежная фиксация. Изношенная поверхность уже не удерживает цепь на расчетной траектории и может сопровождаться повышенным шумом и дополнительной нагрузкой на остальные детали привода.

При обслуживании желательно оценивать весь механизм в комплексе. Вместе с направляющими проверяют состояние цепи, зубьев звездочек, натяжителя и его привода, а также крепежных мест. Установка новых направляющих при чрезмерно вытянутой цепи либо неисправном натяжителе не устраняет причину шума. Такой подход помогает определить фактический объем ремонта до окончательной сборки двигателя.

Как проверить совместимость

• Модель: Honda SH 125 или SH 150.
• Тип двигателя: четырехтактный.
• Период применения: модификации, выпускаемые с 2013 года.
• Конструкция: две направляющие с различающимися изгибами, концами и точками фиксации.

Перед покупкой необходимо учитывать не только обозначение SH и объем двигателя, но и год выпуска, конкретную модификацию скутера и исполнение установленного мотора. Для точного подбора сравните старые детали с комплектом по общей длине, кривизне профиля, расположению отверстий, форме опорных концов и бокового выступа. Если двигатель ранее заменялся, ориентироваться следует на его фактическую модификацию, а не только на данные рамы.

Установка и контроль после ремонта

Монтаж выполняется при разобранном приводе ГРМ с соблюдением штатного положения каждой направляющей. Детали должны свободно размещаться на своих местах, надежно фиксироваться и не иметь перекоса. Нельзя подгонять отверстия, укорачивать направляющие или принудительно изменять их изгиб: несовпадение геометрии указывает на неверный подбор либо другую версию двигателя.

После установки проверяют правильность прокладки цепи, работу натяжителя и совмещение установочных меток газораспределения согласно документации конкретного двигателя. До окончательной сборки коленчатый вал проворачивают вручную, убеждаясь в свободном ходе механизма и сохранении меток. Комплект подходит для планового восстановления привода ГРМ Honda SH 125/150 и ремонта после обнаружения износа или повреждения штатных направляющих.
