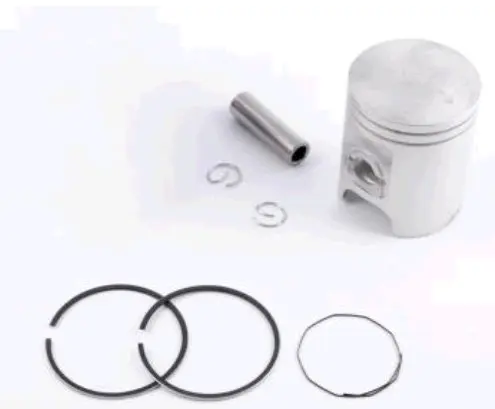

Поршень Yamaha Axis 90 MSU, ремонтный +0,50, Ø50,50 мм, палец 12 мм

Ремонтный поршень MSU для Yamaha Axis 90

Поршневой комплект предназначен для ремонта двухтактного двигателя скутера Yamaha Axis 90 объемом 90 см³. Поршень имеет диаметр 50,50 мм, соответствует второму ремонтному размеру +0,50 и устанавливается с пальцем диаметром 12 мм. Такой вариант выбирают для цилиндра, который уже расточен либо будет обрабатываться под соответствующий ремонтный размер. Производитель комплекта — MSU.

Во время работы двигателя поршень перемещается в цилиндре, сжимает топливовоздушную смесь и передает усилие через палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние сопрягаемых поверхностей, канавок и самих колец непосредственно связано с компрессией, запуском и устойчивой работой двигателя. Ремонтный поршень позволяет восстановить цилиндро-поршневую пару после износа, если цилиндр пригоден для обработки до размера 50,50 мм.

Состав комплекта

• Поршень Ø50,50 мм — соответствует ремонтной прибавке +0,50 мм относительно стандартного диаметра 50,00 мм.
• Поршневые кольца — устанавливаются в предусмотренные канавки поршня и обеспечивают уплотнение в цилиндре.
• Поршневой палец Ø12 мм — соединяет поршень с верхней головкой шатуна.
• Стопорные кольца — фиксируют палец от осевого перемещения после сборки.

Цилиндр, прокладки и подшипник верхней головки шатуна не следует считать частью этого комплекта: их состояние и необходимость замены оценивают отдельно при разборке двигателя.

Когда применяют размер +0,50

Ремонтный размер нужен при выработке, царапинах или задирах на поверхности цилиндра, когда восстановление стандартным поршнем уже невозможно, но цилиндр еще допускает расточку. Обозначение +0,50 нельзя выбирать только по модели скутера: ранее установленная цилиндро-поршневая группа могла уже проходить ремонт. Перед заказом измеряют фактический диаметр цилиндра, определяют его износ и проверяют, достаточно ли припуска для обработки под поршень 50,50 мм. Если на скутере установлен цилиндр другого исполнения или измененного объема, совместимость устанавливают по его реальным размерам.

Что проверить при подборе

• модель техники — Yamaha Axis 90 и объем двигателя 90 см³;
• двухтактное исполнение двигателя;
• требуемый диаметр поршня — 50,50 мм;
• ремонтную градацию цилиндра — второй ремонт, +0,50;
• диаметр поршневого пальца — 12 мм;
• состояние цилиндра, шатуна и посадки пальца после разборки.

Диаметр поршня сам по себе не задает готовый размер цилиндра. Необходимый монтажный зазор определяют измерениями и требованиями к конкретной цилиндро-поршневой паре. Поэтому цилиндр растачивают и хонингуют по фактическому поршню, а не только по номиналу в названии. Это особенно важно после перегрева или неравномерного износа, когда цилиндр может иметь овальность либо конусность.

Рекомендации по установке

Перед сборкой цилиндр очищают после механической обработки и повторно измеряют. Кольца устанавливают в соответствующие канавки без чрезмерного растягивания, проверяют их свободное перемещение и зазор в замке. В двухтактном двигателе замки колец должны занимать предусмотренное конструкцией положение, чтобы кольцо не попало в окно цилиндра. Палец и посадочные места смазывают моторным маслом, а оба стопорных кольца полностью размещают в канавках. Одновременно проверяют верхнюю головку шатуна и ее подшипник: заметный люфт или повреждение этой пары нельзя компенсировать новым поршнем.

После сборки двигатель сначала эксплуатируют без длительной работы на предельной нагрузке, контролируя посторонние звуки и стабильность запуска. Корректно подобранный размер, профессиональная обработка цилиндра и аккуратный монтаж помогают получить равномерное движение поршня и восстановить нормальную компрессию двигателя Yamaha Axis 90.
