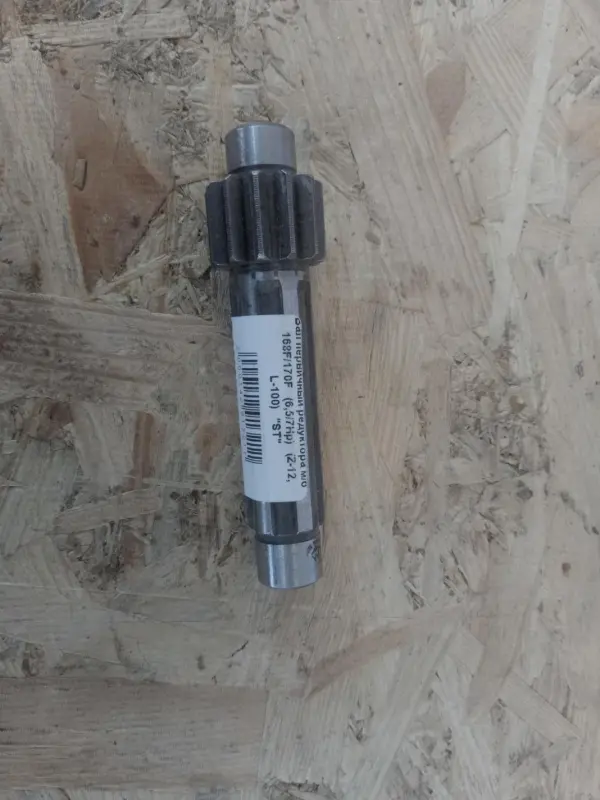

Первичный вал ременного редуктора 168F/170F, Z-12, L-100, ST

Первичный вал для ременного редуктора 168F/170F

Деталь предназначена для ремонта ременных редукторов мотоблоков и культиваторов с двигателями семейства 168F/170F мощностью 6,5–7 л.с. Первичный вал принимает вращение со стороны привода и передает его зубчатой паре редуктора, поэтому состояние его зубьев, шлицев и посадочных участков непосредственно влияет на передачу крутящего момента. Эта версия имеет общую длину 100 мм, зубчатый венец на 12 зубьев и конфигурацию шлицев 6/12. Посадочный размер под подшипник составляет 15 мм.

Параметры и назначение

Вал используют при восстановлении редуктора, если исходная деталь получила износ посадочного места, повреждение зубьев или деформацию шлицев. Замена также может потребоваться при заметном радиальном люфте вала, неравномерном вращении либо постороннем шуме в редукторе, однако перед разборкой следует проверить состояние подшипников, сопряженной шестерни и других деталей передачи. Установка нового вала без устранения причины износа способна привести к повторному повреждению компонентов.

• Тип детали: первичный вал ременного редуктора.
• Применение: мотоблоки и культиваторы с двигателями 168F/170F мощностью 6,5–7 л.с.
• Общая длина: 100 мм.
• Число зубьев: 12.
• Конфигурация шлицев: 6/12.
• Посадка под подшипник: 15 мм.
• Исполнение: ST.

Как правильно подобрать вал

Обозначения двигателя 168F или 170F сами по себе не дают полной уверенности в совместимости: на технике с такими моторами встречаются разные варианты редукторов. При подборе необходимо сравнить старый вал по нескольким признакам одновременно. Проверьте общую длину, количество зубьев, число и форму шлицев с обеих сторон, диаметр участков под подшипники, расположение зубчатого венца и длину отдельных ступеней. Полезно также сопоставить расстояния между торцами, буртиками и посадочными поверхностями. Если хотя бы один из этих параметров отличается, вал может не войти в корпус, неправильно соединиться с приводом или нарушить зацепление шестерен.

Параметр Z-12 означает исполнение зубчатого участка с 12 зубьями, а L-100 указывает общую длину 100 мм. Конфигурацию 6/12 следует проверять по обоим шлицевым окончаниям, не ограничиваясь подсчетом зубьев шестерни. Для уверенного подбора старую деталь желательно очистить от масла и загрязнений, после чего измерить штангенциркулем основные диаметры и длины. Сравнение только по внешнему сходству недостаточно, поскольку близкие по форме валы могут различаться посадками и положением рабочих участков.

Что проверить при установке

Перед сборкой редуктора осматривают сопряженную шестерню: сколы, выраженная выработка и неравномерный профиль ее зубьев могут повредить новый вал. Подшипники должны вращаться без заедания и чрезмерного люфта, а их посадочные места в корпусе — надежно удерживать наружные кольца. Также проверяют состояние уплотнений и чистоту внутренней полости редуктора. Остатки металлической стружки и продукты износа необходимо удалить до окончательной сборки.

Вал устанавливают в соответствии с устройством конкретного редуктора, сохраняя штатное расположение подшипников, дистанционных деталей и стопорных компонентов. После сборки механизм проворачивают вручную: вращение должно оставаться равномерным, без закусывания и контакта зубьев с корпусом. Затем редуктор заправляют предусмотренным для техники смазочным материалом в установленном производителем объеме. Такой порядок помогает проверить правильность посадки до начала эксплуатации и избежать разборки из-за пропущенного несоответствия.
