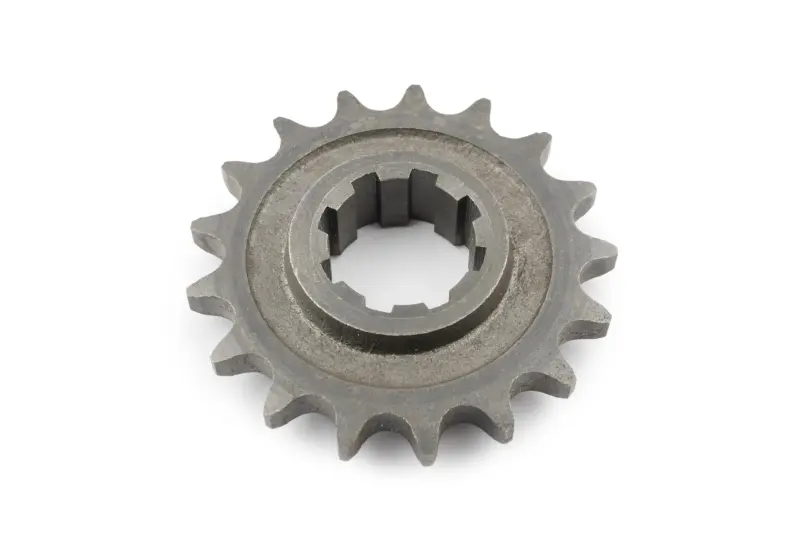

Звезда вторичного вала редуктора фрезы мотоблока 195N 12Hp, Z-17, ST

Звезда вторичного вала редуктора фрезы мотоблока 195N, Z-17

Деталь предназначена для вторичного вала редуктора фрезы мотоблока 195N в исполнении 12Hp. Она взаимодействует с цепной передачей внутри редуктора и участвует в передаче вращения к механизму фрезы. Звезда имеет 17 наружных зубьев, поэтому при подборе обозначение Z-17 относится к основным параметрам совместимости и должно совпадать с характеристиками заменяемой детали.

Центральная часть выполнена с внутренним шлицевым профилем для посадки на вал. Такое соединение фиксирует звезду относительно вала и передает вращательное усилие через сопряженные грани. Для корректной установки должны совпадать не только количество зубьев и назначение, но также форма, число и расположение внутренних шлицев, посадочные размеры, общая толщина и положение зубчатого венца относительно соседних деталей.

Что проверить при подборе

Обозначение двигателя 195N и мощностная версия 12Hp помогают определить семейство техники, однако у мотоблоков и навесных фрез встречаются разные модификации редукторов. До заказа снимите старую звезду и сравните ее непосредственно с новой деталью. Одинаковое число зубьев само по себе не подтверждает полное совпадение: различия центральной посадки или смещения венца могут помешать монтажу и правильному положению цепи.

• Назначение: вторичный вал редуктора фрезы мотоблока.
• Указанная применяемость: техника с обозначением 195N, версия 12Hp.
• Количество зубьев: 17, обозначение Z-17.
• Посадка: внутреннее профилированное отверстие со шлицами.
• Исполнение: ST.

При сравнении положите старую и новую звезды рядом и проверьте наружный диаметр по вершинам зубьев, толщину венца, ширину ступицы, диаметр и глубину посадочного отверстия. Отдельно сопоставьте внутренний профиль: число выступов и пазов, их ширину и взаимное расположение. Также важно проверить вылет ступицы и расстояние от ее торца до плоскости зубьев — от этого зависит совпадение линии цепи после сборки.

Когда требуется замена

Основанием для замены служат выраженный износ зубьев, сколы, деформация венца, повреждение внутренних шлицев либо заметный люфт на валу. Продолжительная работа с изношенной звездой ухудшает зацепление цепи и увеличивает нагрузку на сопряженные детали редуктора. При разборке стоит оценить состояние цепи, второй звезды, вала и опорных деталей: установка новой запчасти рядом с сильно изношенными компонентами не устраняет причину неправильного зацепления.

Рекомендации по установке

Монтаж выполняют после очистки посадочного места и проверки шлицев вторичного вала. Звезда должна надеваться без перекоса и занимать предусмотренное конструкцией положение. Не следует устранять несовпадение профилей ударной посадкой или принудительным стачиванием граней: это нарушает сопряжение и может повредить вал. После сборки проверьте фиксацию детали, положение цепи на зубьях и свободу вращения механизма вручную.

Эта модель подходит для ремонта редуктора фрезы только при полном совпадении с установленной звездой Z-17. Тщательная сверка зубчатого венца, шлицевой посадки и геометрии ступицы позволяет выбрать деталь для конкретной модификации мотоблока 195N и восстановить штатную работу привода фрезы без переделки сопряженных компонентов.
