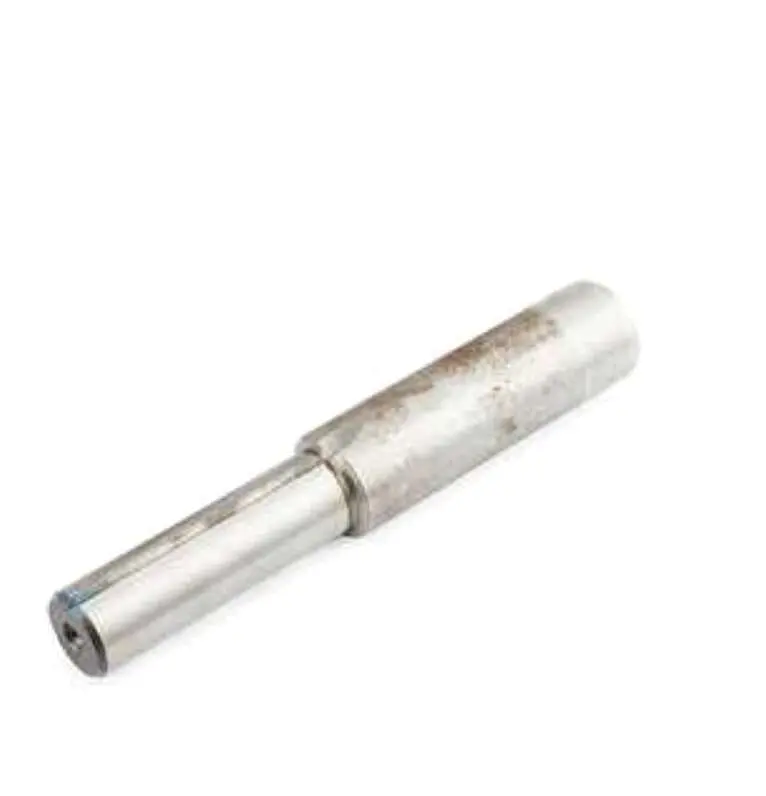

Вал реверса КПП мотоблока 175N/180N, 151 мм, ST

Вал реверса КПП мотоблока 175N/180N, 151 мм

Вал ST предназначен для ремонта механизма реверса коробки передач мотоблоков с дизельными двигателями серий 175N и 180N. Деталь устанавливается внутри КПП и относится к механизму, который задействуется при выборе обратного направления движения. Ее используют при восстановлении трансмиссии, когда штатный вал изношен, поврежден или перестал обеспечивать правильное положение сопряженных деталей.

Номинальная длина вала составляет 151 мм. Конструкция имеет ступенчатую цилиндрическую форму: участки разного диаметра разделены упорным переходом, а на одном из торцов предусмотрено осевое отверстие. Такая геометрия требует точного совпадения с деталями конкретной коробки передач. Обозначения 175N и 180N указывают на семейства одноцилиндровых четырехтактных дизельных двигателей с водяным охлаждением, однако одной серии двигателя недостаточно для окончательного выбора: у мотоблоков разных выпусков и модификаций устройство КПП может различаться.

Что проверить при подборе

Сначала измерьте снятый вал по полной длине: для этой позиции контрольное значение — 151 мм. Затем сопоставьте общую форму, количество ступеней, диаметры цилиндрических участков, положение упорного перехода и исполнение обоих торцов. Отдельно проверьте наличие и размер торцевого отверстия. Если старую деталь невозможно измерить из-за сильного износа или разрушения, ориентируйтесь на исправный образец либо техническую документацию конкретной коробки передач.

• Тип детали: вал механизма реверса КПП.
• Применение: коробки передач мотоблоков с двигателями 175N и 180N.
• Длина: 151 мм.
• Исполнение: ST.
• Форма: ступенчатый цилиндрический вал с торцевым осевым отверстием.

Когда требуется замена

Поводом для разборки механизма реверса могут быть затрудненное переключение, посторонний шум, люфт или нестабильная работа заднего хода. Эти признаки не всегда связаны только с валом, поэтому после открытия КПП необходимо проверить саму деталь и все сопряженные позиции. На валу не должно быть изгиба, выраженной выработки посадочных поверхностей, поврежденных кромок или следов, мешающих свободной и соосной установке деталей.

Рекомендации по установке

Перед монтажом очистите корпус КПП и посадочные места от загрязнений и остатков старой смазки. Сравните новый вал со снятым до начала сборки, чтобы исключить различия по длине и геометрии. Одновременно оцените состояние шестерен, втулок, подшипников и других деталей, которые соприкасаются с валом: их износ может вызвать люфт и ускорить повреждение новой запчасти.

Устанавливайте вал без ударной нагрузки и перекоса. После сборки проверьте свободное перемещение механизма и корректность переключения сначала без нагрузки. Используйте смазочный материал и порядок регулировки, предусмотренные документацией мотоблока. Точное сравнение размеров и формы со снятой деталью помогает выбрать подходящий вал реверса для КПП 175N/180N и выполнить ремонт без повторной разборки трансмиссии.
