Первичный вал редуктора мотоблока 180N/195N, 151 мм, ST

Первичный вал редуктора мотоблока 180N/195N ST

Деталь предназначена для ремонта редуктора тяжелого мотоблока с двигателем серии 180N или 195N и заявленным классом мощности 9 либо 12 л. с. Вал принимает вращение со стороны привода и передает его механизмам коробки передач. От его правильной посадки зависят нормальное зацепление деталей трансмиссии, отсутствие перекоса и стабильная работа редуктора под нагрузкой.

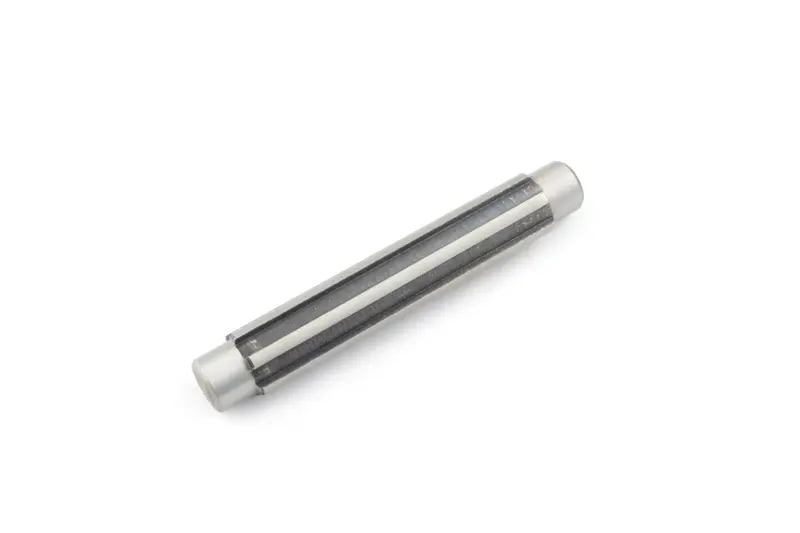

Общая длина вала составляет 151 мм. Конструкция включает продольную шлицевую часть и гладкие цилиндрические посадочные участки по краям. Такая геометрия рассчитана на соединение с сопряженными деталями редуктора и установку в штатные опоры. Вал приобретают отдельно для восстановления трансмиссии при износе шлицев, повреждении посадочных шеек, деформации или других дефектах прежней детали.

Основные данные

• Тип детали: первичный вал редуктора мотоблока.
• Длина: 151 мм.
• Применение: редукторы мотоблоков серий 180N и 195N.
• Указанный класс техники: 9 и 12 л. с.
• Исполнение: ST.
• Конструкция: цилиндрический вал с продольными шлицами и гладкими крайними посадочными участками.

Как проверить соответствие

Обозначения 180N и 195N обычно относятся к серии установленного двигателя, однако для выбора вала одного названия двигателя недостаточно. На мотоблоках одной серии могут встречаться разные исполнения редуктора. Перед заказом сравните старую деталь по назначению, общей длине 151 мм, количеству и профилю шлицев, диаметрам посадочных участков, расположению ступеней и форме торцов. Вал должен совпадать по всем соединительным размерам: близкая длина без соответствия остальных посадок не обеспечивает правильную установку.

Для проверки удобно очистить демонтированный вал от масла и загрязнений, после чего измерить его штангенциркулем. Особое внимание уделяют участкам, которые входят в подшипники и сопрягаются с шестернями или другими деталями передачи. Если прежний вал сильно изношен, размеры лучше снимать по неизношенным зонам либо дополнительно проверять посадочные места в корпусе редуктора. Не следует подбирать эту запчасть только по внешнему сходству.

Установка и сопутствующая проверка

Монтаж выполняют после разборки редуктора и удаления остатков загрязненной смазки с доступных поверхностей. До установки осматривают подшипники, уплотнения и сопряженные детали: люфт, заедание, сколы или выраженные следы износа способны ухудшить работу нового вала. Посадочные поверхности должны быть чистыми, а шлицы — входить в ответную деталь без перекоса и принудительного подтачивания.

После сборки вал должен вращаться свободно, без закусывания и заметного бокового биения. В редуктор заливают предусмотренный производителем техники смазочный материал и контролируют герметичность корпуса. Если причиной ремонта стали посторонний шум, вибрация, затрудненное переключение или повторное повреждение шлицев, стоит проверить весь редуктор, поскольку замена только вала не устраняет износ сопряженных деталей.

Эта позиция подходит для планового восстановления редуктора 180N/195N, когда снятая деталь имеет длину 151 мм и полностью совпадает по посадочной геометрии. Тщательное сравнение до разборки сокращает риск повторного ремонта и помогает вернуть трансмиссии корректную передачу вращения.
