Поршень мотокосы 1E40F Ø40 мм (TM)

Поршень для двигателя мотокосы 1E40F Ø40 мм

Поршень предназначен для ремонта цилиндро-поршневой группы мотокос и бензотриммеров с двигателем 1E40F и цилиндром под диаметр 40 мм. Во время работы двигателя он перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через поршневой палец на шатун. От состояния поршня, колец и сопряженной поверхности цилиндра зависят компрессия, уверенный запуск и способность двигателя сохранять тягу под нагрузкой.

Замена детали требуется при задирах на юбке, прогаре или механическом повреждении днища, износе канавок под кольца, деформации отверстий поршневого пальца и других повреждениях, нарушающих нормальное движение в цилиндре. Поводом для разборки и диагностики могут стать снижение компрессии, затрудненный запуск, потеря мощности или посторонний металлический звук. Эти признаки не всегда вызваны только поршнем, поэтому перед ремонтом необходимо оценить состояние всей цилиндро-поршневой группы.

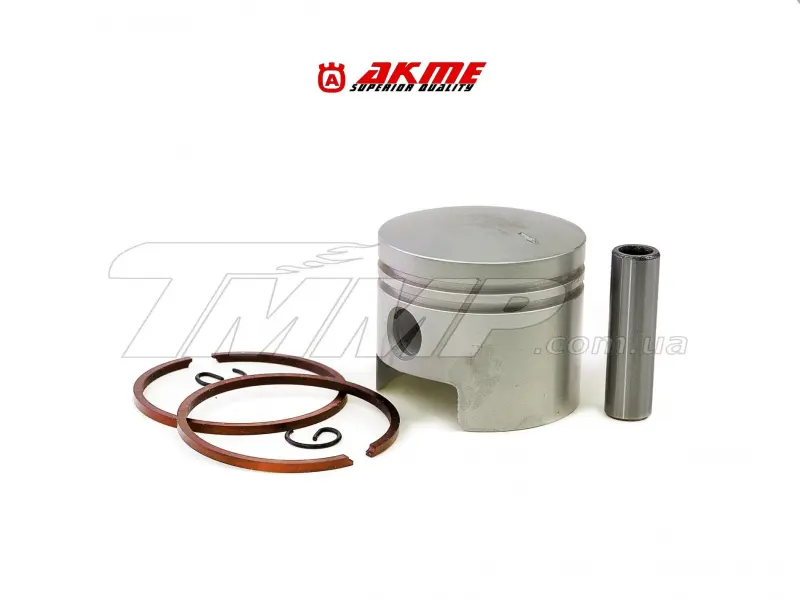

Состав поршневого комплекта

• Поршень диаметром 40 мм — основная деталь для двигателя семейства 1E40F соответствующего исполнения.
• Два поршневых кольца — устанавливаются в канавки поршня и обеспечивают уплотнение в цилиндре.
• Поршневой палец — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец от осевого перемещения после сборки.

Комплект подходит для локального ремонта, когда цилиндр, шатун и остальные детали двигателя остаются пригодными к дальнейшей работе. Если на стенках цилиндра имеются глубокие задиры, выраженная выработка, нарушение геометрии или повреждение покрытия, установка одного нового поршня может не восстановить нормальную компрессию. В таком случае следует рассматривать ремонт цилиндра либо замену цилиндро-поршневой группы в сборе.

Как правильно подобрать поршень

Обозначение 1E40F и номинальный диаметр 40 мм являются основными ориентирами, но перед заказом их нужно дополнить сравнением со снятой деталью. У двигателей сходного внешнего вида могут различаться исполнение днища и юбки, расположение и форма бокового окна, высота отверстия под палец, размеры самого пальца, количество и толщина колец. Сверьте эти признаки и фактический диаметр цилиндра: совпадение только марки мотокосы не подтверждает совместимость.

Отдельно проверьте канавки и фиксирующие штифты поршневых колец. Замки колец должны располагаться в предусмотренных местах и не попадать в окна цилиндра при движении поршня. Поршневой палец должен соответствовать шатуну и подшипнику по диаметру и длине, а стопорные кольца — полностью садиться в свои канавки. Если старый двигатель уже ремонтировали, необходимо исключить установку цилиндра или поршня другого типоразмера.

Рекомендации по установке

До сборки очистите картер и каналы от нагара, абразивных частиц и остатков поврежденных деталей. Осмотрите цилиндр по всей рабочей поверхности, проверьте шатун, подшипник поршневого пальца и отсутствие заметного люфта. Поршень устанавливают в том же направлении относительно впускного и выпускного окон, которое предусмотрено конструкцией конкретного двигателя; ориентируйтесь на расположение окон старой детали и ремонтную схему мотора.

Кольца устанавливают без чрезмерного растягивания, совмещая их замки с фиксирующими штифтами. При вводе поршня в цилиндр кольца аккуратно сжимают в канавках, не применяя ударную нагрузку. Стопорные кольца должны полностью войти в посадочные канавки: неполная фиксация пальца способна повредить цилиндр и поршень. Перед первым запуском собранного двигателя проверьте свободное перемещение механизма вручную и используйте предусмотренную изготовителем топливно-масляную смесь.
