ЦПГ Honda Dio ZX AF34/AF35 50 см³, Ø40 мм, палец 12 мм, TMMP

Цилиндро-поршневая группа TMMP для Honda Dio ZX AF34/AF35

Комплект предназначен для ремонта двухтактного двигателя скутеров Honda Dio ZX с рамами AF34 и AF35 и двигателем AF34E. ЦПГ восстанавливает цилиндр, поршень и сопряженные с ними детали верхней части двигателя без перехода на увеличенный рабочий объем. Диаметр цилиндра и поршня составляет 40 мм, диаметр поршневого пальца — 12 мм; этим параметрам соответствует конфигурация 50 см³.

Во время работы двигателя поршень перемещается в цилиндре, а кольца уплотняют пространство между их поверхностями. От состояния этой пары зависят компрессия, уверенный запуск и способность двигателя развивать тягу. Установка нового комплекта актуальна при износе цилиндра и поршня, повреждении зеркала цилиндра, задирах, износе канавок или колец, а также после диагностики, подтвердившей неудовлетворительное состояние ЦПГ.

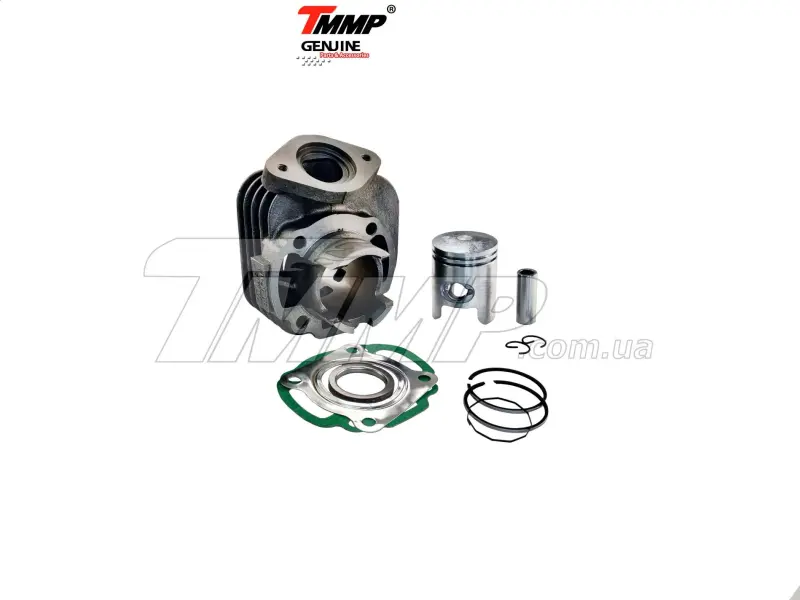

Состав комплекта

• Цилиндр диаметром 40 мм — рассчитан на заявленную конфигурацию двигателя 50 см³.
• Поршень и комплект поршневых колец — подобраны для совместной работы с цилиндром этого размера.
• Поршневой палец диаметром 12 мм — соединяет поршень с верхней головкой шатуна.
• Стопорные кольца пальца — фиксируют палец в поршне после установки.
• Прокладки под цилиндр и головку — используются при сборке соединений верхней части двигателя.

Наличие цилиндра, поршня, колец, пальца, фиксаторов и прокладок в одном наборе позволяет устанавливать взаимно соответствующие детали, не подбирая основные компоненты ЦПГ по отдельности. Головка цилиндра в заявленный состав не входит.

Как правильно подобрать ЦПГ

Название Honda Dio ZX само по себе недостаточно для точного выбора: в семействе Dio применялись разные двигатели и варианты цилиндров. Перед установкой необходимо сверить обозначение рамы AF34 или AF35, тип двигателя AF34E, диаметр цилиндра 40 мм и палец 12 мм. Эти параметры особенно важны, если скутер ранее ремонтировался, получил другой двигатель либо на нем уже устанавливалась ЦПГ нестандартного объема.

Старый цилиндр и поршень следует сравнивать не только по диаметру. Проверяют расположение крепежных шпилек, впускного и выпускного окон, посадку цилиндра в картер, форму сопрягаемых поверхностей и конструкцию головки. Такая проверка помогает исключить установку детали от другой модификации, внешне близкой к Honda Dio ZX. Измерения изношенных деталей выполняют подходящим измерительным инструментом, поскольку обычная линейка не дает необходимой точности.

Рекомендации по установке

Монтаж ЦПГ требует разборки верхней части двигателя и аккуратной работы с кольцами и фиксаторами пальца. До сборки очищают посадочные поверхности от остатков старых прокладок и загрязнений, проверяют шатун, игольчатый подшипник верхней головки, головку цилиндра и крепеж. Причину повреждения прежней ЦПГ необходимо устранить до запуска, иначе новые детали могут снова получить задиры или перегрев.

Поршень, кольца и поверхность цилиндра при сборке смазывают чистым маслом, предназначенным для двухтактного двигателя. Кольца устанавливают в соответствующие канавки с учетом их правильного положения, не растягивая сверх необходимого. Стопорные кольца пальца должны полностью войти в свои канавки. Цилиндр надевают на поршень плавно, без ударов и принудительного проталкивания колец.

Прокладки устанавливают на чистые ровные поверхности, а крепеж затягивают равномерно с моментом, указанным в сервисной документации конкретного скутера. После сборки проверяют свободное перемещение поршня, герметичность соединений, правильность установки кожухов воздушного охлаждения, впуска и выпуска. Первый запуск и последующую приработку выполняют по требованиям руководства Honda и рекомендациям используемого масла. Профессиональная установка особенно уместна, если состояние коленчатого вала, шатуна или картера ранее не проверялось.

Практические преимущества

• Размеры 40 мм и 12 мм позволяют восстановить штатную конфигурацию 50 см³ на совместимом двигателе AF34E без перехода на цилиндр увеличенного диаметра.
• Согласованный набор цилиндра, поршня, колец, пальца, фиксаторов и прокладок упрощает комплексный ремонт верхней части двигателя.

ЦПГ TMMP подходит для планового восстановления Honda Dio ZX AF34/AF35 после подтвержденного износа. Точная проверка модели двигателя, размеров и посадочных мест перед монтажом обеспечивает корректный выбор комплекта и нормальную совместную работу установленных деталей.
