Поршень в сборе Yamaha JOG 65 +0,25, Ø44,25 мм, палец 10 мм, 2JA/3KJ, PR

Ремонтный поршень Yamaha JOG 65 +0,25

Поршень PR предназначен для ремонта цилиндро-поршневой группы Yamaha JOG 65 с обозначениями двигателя 2JA/3KJ. Диаметр 44,25 мм соответствует первому ремонтному размеру +0,25 мм относительно стандартного диаметра 44,00 мм. Такой вариант используют не для установки в стандартный неизношенный цилиндр, а после расточки цилиндра под следующий размер или при замене ранее установленного поршня с такими же параметрами.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. Состояние этой пары непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Замена требуется при износе юбки и канавок, появлении задиров, повреждении днища или потере компрессии, если дефект цилиндра допускает восстановление расточкой до диаметра 44,25 мм.

Основные параметры и состав

• Назначение: ремонт цилиндро-поршневой группы скутера Yamaha JOG 65.
• Совместимые обозначения: 2JA/3KJ при совпадении конструкции и размеров установленного двигателя.
• Диаметр поршня: 44,25 мм.
• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршневого пальца: 10 мм.

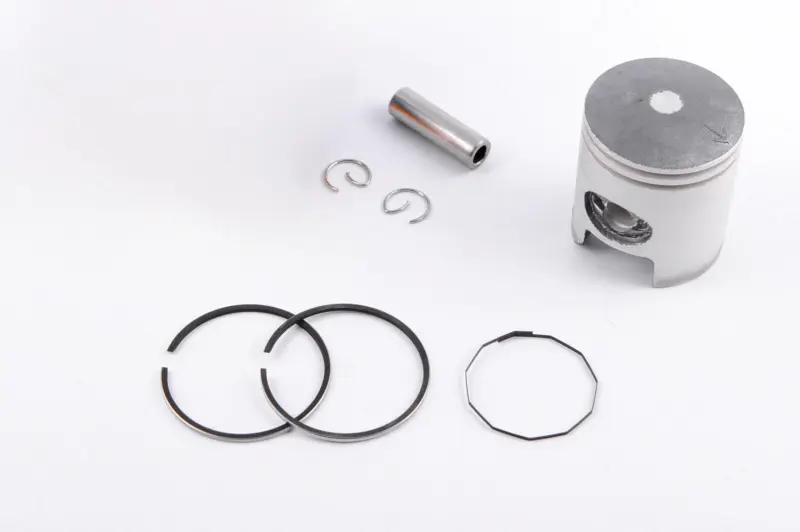

• Исполнение: поршень в сборе; комплект включает поршень, набор колец, поршневой палец и два стопорных кольца пальца.

Как правильно подобрать поршень

Обозначения Yamaha JOG, 2JA или 3KJ сами по себе не заменяют измерение цилиндра: на скутере могла быть установлена другая цилиндро-поршневая группа либо цилиндр уже проходил ремонт. Перед заказом следует определить фактический диаметр цилиндра, проверить диаметр старого поршня и пальца, а также сопоставить форму днища, расположение кольцевых канавок, общую высоту и высоту от оси пальца до днища. Для этой позиции ключевыми значениями являются Ø44,25 мм и палец Ø10 мм.

Размер +0,25 выбирают только тогда, когда цилиндр подготовлен именно под ремонтный поршень 44,25 мм. Нельзя устанавливать его в цилиндр стандартного диаметра 44,00 мм без механической обработки. Одновременно нежелательно подбирать поршень только по номинальной кубатуре 65 см³: одинаковое обозначение объема не подтверждает совпадение геометрии, положения пальца и колец.

Подготовка к установке

Расточку и окончательную обработку цилиндра выполняют по фактическому размеру конкретного поршня с рабочим зазором, предусмотренным для двигателя. До сборки проверяют состояние зеркала цилиндра, правильность хода колец в канавках, зазор колец в цилиндре, посадку пальца и состояние верхней головки шатуна. Точные значения зазоров и моменты затяжки берут из ремонтной документации соответствующей модификации двигателя.

Стопорные кольца пальца должны полностью войти в свои канавки. При сборке необходимо соблюдать предусмотренное двигателем положение поршня, использовать подходящую смазку и не допускать перекоса колец при вводе в цилиндр. После ремонта следует устранить причину прежнего повреждения — проблемы со смазкой, перегрев, загрязнение впуска или неверную настройку подачи смеси, иначе новый поршень может быстро получить повторные задиры.

Этот комплект подходит для планового восстановления Yamaha JOG 65 2JA/3KJ до первого ремонтного размера. Окончательное решение о применении принимают после измерения цилиндра и сопоставления геометрии со снятой деталью.
