Комплект подшипников коленвала 20×56×12 с сальниками для Honda DIO AF34/35 ZX (TM)

Комплект подшипников коленвала с сальниками для Honda DIO AF34/35 ZX

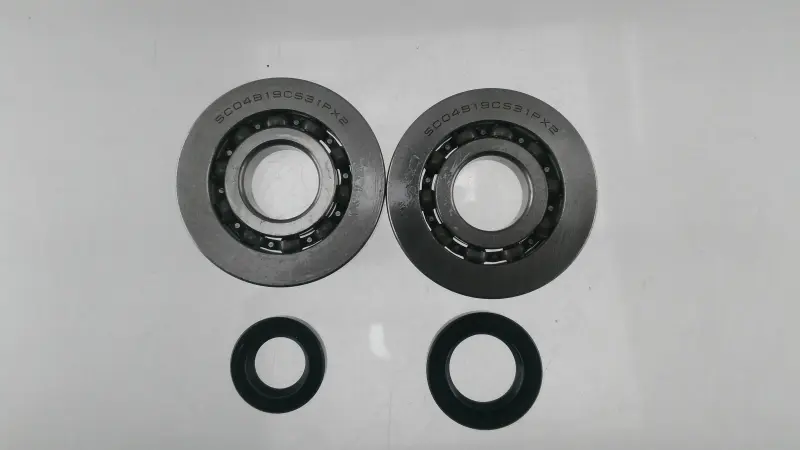

Комплект предназначен для ремонта двигателя скутеров Honda DIO AF34, AF35 и модификации ZX, в которых применяются подшипники коленчатого вала размером 20×56×12 мм. В набор входят два подшипника и два кольцевых сальника. Такой состав удобен при разборке картера: основные детали, связанные с опорой и уплотнением коленвала, можно заменить в рамках одного ремонта.

Подшипники поддерживают коленчатый вал в картере и обеспечивают его вращение с минимальным трением. От состояния этих деталей зависят точность положения вала, отсутствие лишнего люфта и нормальная работа сопряженных компонентов двигателя. Сальники устанавливаются в местах выхода вала и отделяют внутреннюю полость картера от внешней среды. Их исправное состояние помогает сохранять предусмотренную герметичность после сборки.

Состав и подтвержденные параметры

• Назначение: опоры коленчатого вала двигателя скутера.
• Количество подшипников: 2 штуки.
• Размер каждого подшипника: внутренний диаметр 20 мм, наружный диаметр 56 мм, ширина 12 мм.
• Сальники: 2 штуки кольцевой формы.
• Обозначение подшипников: SC04B19CS31PX2.
• Заявленная применяемость: Honda DIO AF34/AF35 ZX при совпадении исполнения двигателя и посадочных размеров.

Как правильно подобрать комплект

Одного названия Honda DIO недостаточно для окончательного выбора. В семействе AF34/AF35 встречаются разные годы выпуска и исполнения двигателя, поэтому перед заказом необходимо сопоставить три размера старого подшипника: внутренний диаметр, наружный диаметр и ширину. Для этого комплекта они составляют 20×56×12 мм. Также следует проверить код модели скутера, модификацию двигателя и конструкцию разобранного картера.

Если двигатель ранее ремонтировался или заменялся, ориентироваться только на обозначение пластика либо рамы нельзя: установленный мотор может отличаться от первоначальной комплектации скутера. Надежный способ подбора — сравнить размеры снятых подшипников, форму и посадку старых сальников, а также расположение деталей в картере. Размеры сальников в названии позиции не указаны, поэтому их соответствие следует определять по демонтированным деталям.

Когда требуется замена

Проверка подшипников необходима при капитальном ремонте двигателя, снятии коленвала, появлении ощутимого радиального люфта, неравномерного вращения или постороннего механического шума со стороны картера. Поврежденный сальник может потерять плотность посадки, затвердеть, деформироваться либо получить повреждение рабочей кромки. После полной разборки двигателя рационально оценивать состояние обеих опор и уплотнений одновременно, поскольку повторный доступ к ним снова потребует раскрытия картера.

Рекомендации по установке

Монтаж выполняют на очищенные и проверенные посадочные поверхности. Перед установкой нужно убедиться, что на шейках коленвала и в картере нет задиров, коррозии, остатков старых уплотнений или повреждений, способных нарушить посадку. При запрессовке усилие прикладывают к тому кольцу подшипника, которое входит в посадочное место, не передавая нагрузку через шарики. Сальники устанавливают без перекоса и повреждения рабочей кромки.

После сборки коленвал должен вращаться свободно, без заеданий и заметного люфта. Одновременно проверяют правильность положения сальников и отсутствие механического контакта с соседними деталями. Если нет инструмента для разборки картера, измерения посадок и контролируемой запрессовки, установку лучше выполнять в мастерской: точность монтажа здесь напрямую влияет на результат ремонта двигателя.

Комплект подходит для планового восстановления коленчатого механизма Honda DIO AF34/35 ZX при подтвержденном размере подшипников 20×56×12 мм. Проверка фактически установленного двигателя и снятых деталей до начала сборки помогает избежать несовпадения и подобрать запчасти под конкретную модификацию скутера.
