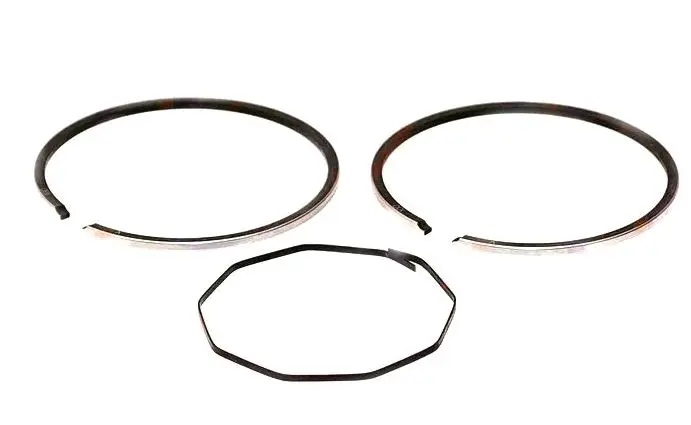

Поршневые кольца Honda DIO ZX 50 +1,00, Ø41,00 мм (SEE)

Поршневые кольца Honda DIO ZX 50 Ø41,00 мм

Комплект предназначен для ремонта цилиндро-поршневой группы 50-кубового двухтактного скутера Honda DIO. Диаметр 41,00 мм и ремонтное увеличение +1,00 указывают на применение с поршнем и цилиндром соответствующего ремонтного размера. Это не стандартный вариант для цилиндра номинального диаметра: перед заказом необходимо определить фактический размер расточки и убедиться, что установлен поршень Ø41,00 мм.

Кольца размещаются в канавках поршня и во время движения прилегают к поверхности цилиндра. Их задача — ограничивать прорыв газов между поршнем и стенкой цилиндра, поддерживать компрессию и отводить часть тепла от поршня. Исправное сопряжение колец, поршня и цилиндра влияет на запуск двигателя, тягу и устойчивость его работы. Одной замены колец недостаточно, если цилиндр имеет глубокие задиры, выраженную овальность или размер, не соответствующий выбранному поршню.

Совместимость и выбор

Размер относится к четвертому ремонту и применяется в цилиндре, подготовленном под диаметр 41,00 мм. В карточке совместимости указаны двухтактные Honda DIO 50 серий AF27/AF28 и AF34/AF35, включая модификации Super Dio, Dio SR, Dio ZX, Dio XR Baja, Dio Fit, Live Dio, Dio Cesta и Dio ST. При подборе ориентируйтесь не только на название скутера: одна модель могла выпускаться с разными цилиндрами и уже подвергаться ремонту.

• Диаметр: 41,00 мм.
• Ремонтное увеличение: +1,00 мм, четвертый ремонт.
• Назначение: поршневая группа двухтактного двигателя Honda DIO 50.
• Обозначение производителя: SEE.

До покупки измерьте цилиндр, уточните диаметр поршня и проверьте размеры его кольцевых канавок. Кольца должны соответствовать поршню не только по диаметру, но также по высоте и профилю канавок. Если двигатель разобран после прежнего ремонта, полагаться лишь на модель или наружный вид деталей нельзя: фактический размер цилиндра становится главным критерием.

Когда требуется проверка колец

Поводом для диагностики могут быть снижение компрессии, затрудненный запуск, потеря тяги или нестабильная работа двигателя. Такие признаки не доказывают неисправность колец сами по себе, поэтому перед ремонтом проверяют состояние цилиндра, поршня, канавок и величину зазоров. Закоксованные канавки мешают кольцам свободно перемещаться, а изношенный либо поврежденный цилиндр не позволит новым деталям обеспечить правильное прилегание.

Рекомендации по установке

Монтаж выполняют на чистый поршень после удаления нагара из канавок. Каждое кольцо предварительно проверяют в соответствующей канавке и отдельно в цилиндре, измеряя замковый зазор щупом. Для надевания используют специальные щипцы: чрезмерное разведение или закручивание кольца может вызвать остаточную деформацию либо поломку. Перед сборкой поршень, кольца и поверхность цилиндра смазывают чистым маслом, предусмотренным для двигателя.

Соблюдайте положение сторон и обозначений, если они нанесены изготовителем. На поршнях с фиксирующими штифтами замки располагают возле предусмотренных упоров, не допуская их наложения на штифт. После установки проверяют посадку деталей в канавках и аккуратно вводят поршень в цилиндр, не применяя усилие при заедании. Точные зазоры и порядок монтажа выбирают по ремонтным данным конкретного двигателя. Такой подход помогает использовать комплект Ø41,00 мм по назначению и избежать повторной разборки из-за ошибочного размера или повреждения при сборке.
