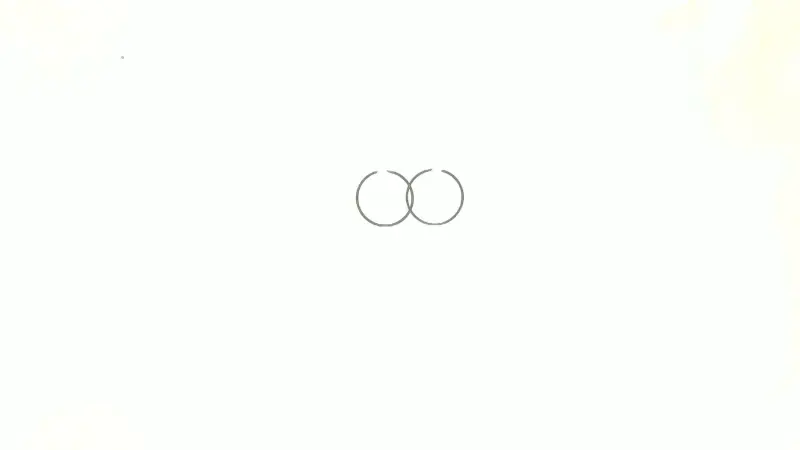

Поршневые кольца 2T TB50 / Suzuki Run 50 STD Ø41,00

Комплект предназначен для цилиндро-поршневой группы двухтактных двигателей TB50 и скутеров Suzuki Run 50 со стандартным диаметром цилиндра 41,00 мм. Кольца устанавливаются в канавки поршня и обеспечивают уплотнение пространства между поршнем и стенкой цилиндра. От их правильного прилегания зависят компрессия, устойчивость запуска и способность двигателя сохранять тягу под нагрузкой.

Назначение детали

Во время движения поршня кольца контактируют с рабочей поверхностью цилиндра и ограничивают прорыв газов из камеры сгорания. Исправное уплотнение помогает двухтактному мотору формировать необходимое давление при сжатии топливовоздушной смеси. По мере износа колец, поршневых канавок или цилиндра герметичность ухудшается: двигатель может тяжелее запускаться, терять мощность, нестабильно работать и показывать пониженную компрессию. Установка новых колец целесообразна после диагностики всей цилиндро-поршневой группы, поскольку состояние сопряжённых деталей непосредственно влияет на результат ремонта.

Как правильно подобрать кольца

Эта позиция относится к стандартному размерному исполнению STD с номинальным диаметром 41,00 мм. Она не заменяет ремонтные варианты 41,25, 41,50, 41,75 или 42,00 мм. Перед заказом необходимо определить фактический размер установленного поршня и цилиндра, а также исключить ранее выполненную расточку под увеличенный ремонтный размер.

• Тип двигателя: двухтактный 2T. Кольца для четырёхтактных моторов отличаются конструкцией и не выбираются только по совпадению диаметра.
• Применение: двигатели семейства TB50 и Suzuki Run 50 в конфигурации, рассчитанной на поршень Ø41,00 мм.
• Размер: STD, Ø41,00 мм. Его сверяют с фактическим диаметром цилиндра и установленного поршня после измерения.
• Профиль: высота, толщина и форма кольца должны соответствовать поршневым канавкам. Одного совпадения наружного диаметра недостаточно.
• Состояние цилиндра: овальность, конусность, выработка и повреждения рабочей поверхности требуют отдельной оценки до сборки.

Проверка перед установкой

Поршень снимают и очищают от нагара, уделяя внимание канавкам колец. Канавки проверяют на износ и повреждения, а цилиндр — на выработку и правильность геометрии. Каждое кольцо предварительно проверяют в соответствующем цилиндре, чтобы оценить зазор в замке. Допустимые значения зазоров и посадки следует брать из ремонтных данных конкретного двигателя: произвольная подгонка без измерений способна привести к потере компрессии либо повреждению поршня и цилиндра.

• Кольца устанавливают подходящим инструментом, не растягивая их больше необходимого и не скручивая по спирали через поршень.
• Если на кольце присутствует обозначение стороны установки, его ориентируют согласно инструкции изготовителя.
• При наличии фиксирующих штифтов в канавках поршня замки располагают строго относительно этих штифтов, чтобы концы колец не попали в окна цилиндра.
• Перед окончательной сборкой проверяют свободную посадку колец в канавках и отсутствие заедания по всей окружности.

Кольца Ø41,00 мм подходят для ремонта только при сохранённом стандартном размере цилиндро-поршневой группы. Если измерения показывают значительную выработку цилиндра или износ поршневых канавок, замена одних колец не устранит причину недостаточной компрессии. Для предсказуемого результата размер и состояние всех сопрягаемых поверхностей проверяют до начала сборки.
