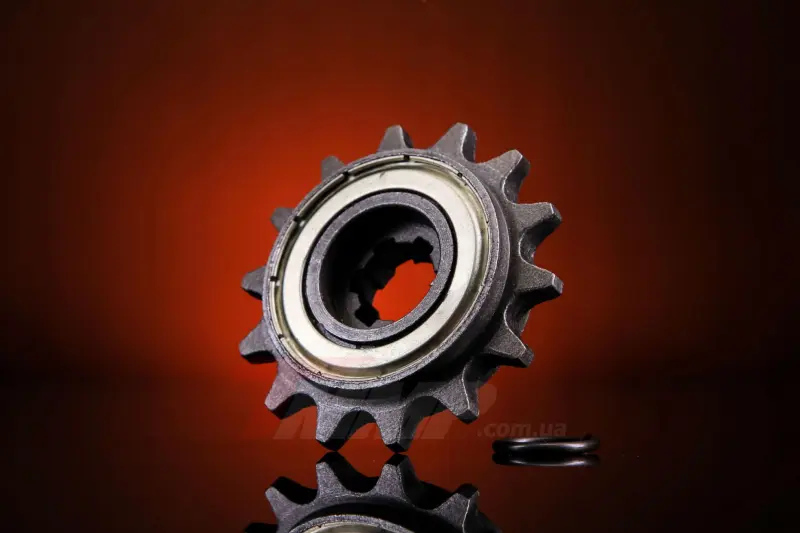

Передняя звезда трансмиссии Delta 428-14T со свободным ходом

Передняя звезда Delta 428-14T со свободным ходом

Передняя ведущая звезда предназначена для цепного привода мопеда Delta. Она устанавливается со стороны двигателя, принимает вращение от выходного вала трансмиссии и передаёт его цепи, которая приводит заднюю звезду и колесо. Исполнение 428-14T рассчитано на цепь типоразмера 428 и имеет 14 зубьев. Эти параметры необходимо соблюдать при подборе: звезда другого типа цепи не обеспечит правильного зацепления, а иное количество зубьев изменит передаточное отношение.

Особенность этой версии — конструкция со свободным ходом. В отличие от обычной жёсткой ведущей звезды, она содержит встроенный механизм одностороннего зацепления. При проверке исправная деталь свободно проворачивается в предусмотренном направлении и уверенно передаёт усилие в противоположном. Такая конструкция применяется только на тех модификациях привода, где штатно установлена звезда аналогичного типа. Заменять ею обычную цельную звезду без проверки устройства конкретного мопеда не следует.

Что учитывать при выборе

• Положение в приводе: это передняя, то есть ведущая, звезда, а не большая задняя звезда колеса.
• Типоразмер цепи: обозначение 428 должно совпадать с используемой цепью и второй звездой комплекта.
• Количество зубьев: модель имеет 14 зубьев; для сохранения штатного передаточного отношения выбирают такое же значение.
• Тип конструкции: требуется версия со свободным ходом, если такой механизм предусмотрен установленной ранее деталью.
• Посадка: перед покупкой сравнивают профиль центрального отверстия, ширину посадочной части, расположение фиксатора и общую форму со старой звездой.

Обозначение Delta описывает семейство техники, но у мопедов разных годов и модификаций могут отличаться вал, способ фиксации и исполнение привода. Поэтому одного названия модели недостаточно. Наиболее надёжный подбор даёт одновременное совпадение четырёх признаков: цепь 428, 14 зубьев, переднее расположение и конструкция со свободным ходом. Дополнительно следует сопоставить посадочный профиль и габариты снятой детали.

Когда требуется замена

Состояние передней звезды проверяют при обслуживании цепного привода, появлении постороннего шума, рывков или заметного люфта. Основанием для замены служат заострённые либо загнутые в одну сторону зубья, сколы, неравномерная выработка посадки, заедание механизма свободного хода или проскальзывание в направлении передачи усилия. Эксплуатация сильно изношенной звезды ухудшает зацепление и ускоряет растяжение и износ цепи.

Перед установкой осматривают выходной вал, фиксирующие детали, цепь и заднюю звезду. Если цепь вытянута, звенья движутся туго либо зубья задней звезды имеют выраженную выработку, установка только одной новой детали не устранит причину нестабильной работы. Сопряжённые части привода должны иметь совместимый типоразмер и нормальное состояние, иначе новая звезда быстро начнёт изнашиваться по уже повреждённой цепи.

Установка и проверка

Монтаж выполняют на очищенную посадку с соблюдением штатного положения детали и способа фиксации, предусмотренного конструкцией мопеда. После сборки проверяют свободное вращение в нужном направлении, надёжное зацепление в рабочем направлении, отсутствие перекоса и осевого люфта сверх нормы. Затем регулируют натяжение и соосность цепи по руководству для конкретной модели. Цепь не должна быть чрезмерно натянута или провисать, поскольку обе ситуации увеличивают нагрузку на звёзды, вал и подшипники.

После установки привод сначала прокручивают вручную и убеждаются, что цепь проходит по зубьям без закусывания и смещения. Финальную проверку проводят на малой нагрузке, контролируя равномерность хода и фиксацию детали. Delta 428-14T подходит для ремонта штатного привода со свободным ходом, когда полностью совпадают тип цепи, число зубьев, посадка и принцип работы прежней звезды.
