Ножка реверса Musstang ZUBR ST

Ножка управления реверсом Musstang ZUBR ST

Ножка предназначена для ножного управления механизмом заднего хода на совместимой мототехнике Musstang и ZUBR серии ST. Она служит наружным рычагом, через который водитель переводит механизм реверса в требуемое положение. Деталь подходит для ремонта техники, у которой штатная ножка погнута, повреждена, имеет чрезмерный люфт либо больше не обеспечивает удобное и четкое переключение.

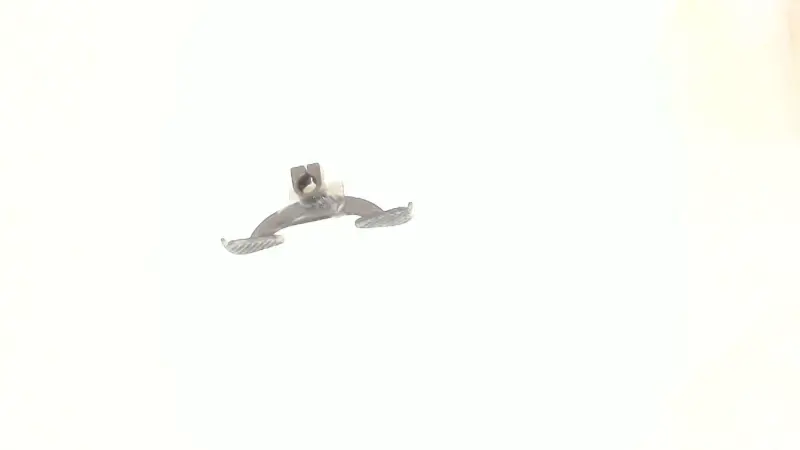

Конструкция выполнена в виде двустороннего изогнутого рычага с двумя площадками для нажатия ногой и центральным посадочным узлом. Такая форма позволяет воздействовать на ножку с разных сторон, не перехватывая ее рукой. Центральная часть соединяет рычаг с приводом реверса, поэтому при подборе особенно важны геометрия посадки, положение относительно вала и ориентация обеих педальных площадок.

Совместимость и назначение

Модель рассчитана на китайские четырехтактные мотоциклы Musstang и ZUBR. Подтверждено применение с модификациями ZUBR 125ZH, 150ZH, 200ZH и 250ZH, соответствующими рабочим объемам двигателя 125, 150, 200 и 250 см³. Обозначение ST относится к исполнению детали и должно совпадать с нужной версией техники. Один только объем двигателя не является достаточным критерием: в пределах одинаковой кубатуры могут использоваться рычаги другой формы и с отличающимся креплением.

Ножка реверса не заменяет обычную лапку переключения передач. Ее задача связана именно с управлением задним ходом, поэтому перед заказом следует определить назначение снятой детали и место ее установки. Для версий FLD и других исполнений Musstang или ZUBR в каталогах представлены отдельные ножки; считать их взаимозаменяемыми без сопоставления конструкции нельзя.

Что проверить перед выбором

• Модель и исполнение техники. Сопоставьте обозначение ZUBR 125ZH, 150ZH, 200ZH или 250ZH и принадлежность к версии ST.
• Посадочную часть. Сравните форму центрального крепления, его ориентацию и способ фиксации со штатной ножкой.
• Геометрию рычага. Проверьте направление изгибов, взаимное расположение двух площадок и расстояние от посадочного центра до точек нажатия.
• Свободное пространство. После установки рычаг не должен задевать корпусные детали, опору ноги или соседние органы управления на всем диапазоне перемещения.
• Состояние сопряженных деталей. Люфт может возникать не только из-за самой ножки, поэтому одновременно осматривают посадочное место, привод реверса и крепеж.

Установка и проверка

Перед снятием старого рычага удобно зафиксировать его исходное положение относительно привода. Посадочное место очищают, новую ножку устанавливают в той же ориентации и закрепляют штатным способом, не изменяя конфигурацию детали. После монтажа проверяют полный ход в обоих направлениях, отсутствие перекоса и свободное возвращение механизма в предусмотренные положения.

Первичную проверку выполняют на неподвижной технике. Рычаг должен перемещаться без закусывания, а его площадки — оставаться доступными для ноги в обычной посадке водителя. Если ход ограничен или ножка упирается в соседние детали, эксплуатацию не начинают: сначала уточняют правильность положения и соответствие выбранного исполнения. Затем работу заднего хода проверяют в контролируемых условиях в соответствии с инструкцией конкретной модели.

Эта ножка подходит для восстановления штатного ножного управления реверсом на перечисленных моделях ZUBR и соответствующей технике Musstang серии ST. Точное сопоставление модели, центральной посадки и общей геометрии со снятым рычагом помогает выбрать деталь без ошибочной замены на внешне близкую лапку переключения передач или вариант другой серии.
