Катушка зажигания для мотокосы, квадратная STARS

Квадратная катушка зажигания STARS для мотокосы

Катушка зажигания предназначена для системы запуска бензиновых мотокос и триммеров. При вращении маховика его магниты проходят рядом с модулем, после чего формируется высоковольтный импульс для появления искры на свече. Благодаря этому топливовоздушная смесь воспламеняется в цилиндре при запуске и во время работы двигателя. Деталь применяется при ремонте техники с катушкой квадратного исполнения и соответствующей конфигурацией креплений и выводов.

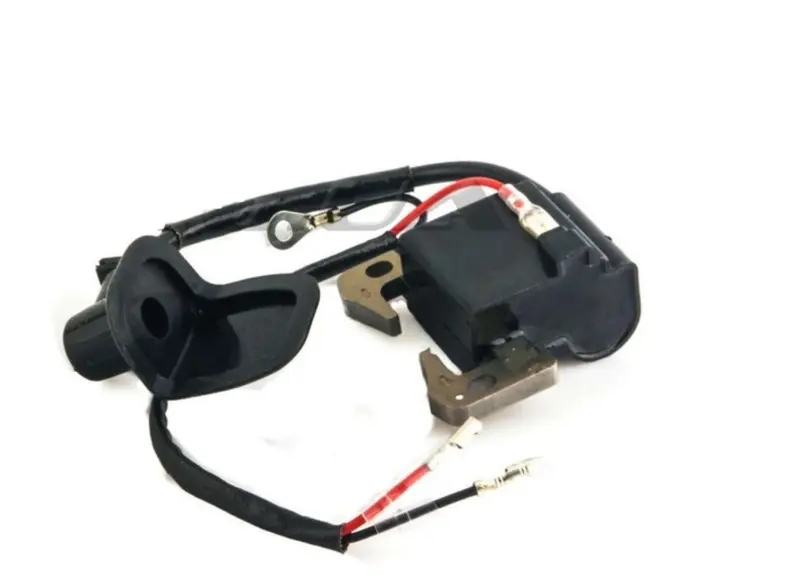

Конструкция объединяет залитый корпус катушки, сердечник с крепежными опорами, высоковольтный провод со свечным колпачком и провода с клеммными выводами. Такое исполнение позволяет установить модуль возле маховика, подключить его к свече и системе остановки двигателя. Все части собраны в единый модуль, поэтому при подборе необходимо сравнивать не только общее назначение детали, но и ее геометрию.

Что проверить перед выбором

Обозначение «квадрат» описывает вариант исполнения, однако само по себе не определяет совместимость со всеми мотокосами. У разных двигателей могут отличаться расположение крепежных точек, контур сердечника, направление выхода кабеля и схема подключения. Надежнее всего сравнивать новую катушку с демонтированной деталью и посадочным местом на двигателе.

• Форму корпуса и сердечника: их контуры должны соответствовать пространству возле маховика и не мешать его вращению.
• Расположение креплений: сопоставьте количество опор, межосевое расстояние отверстий и положение модуля относительно маховика.
• Высоковольтный провод: проверьте необходимую длину, направление прокладки и исполнение колпачка свечи.
• Контактные выводы: сравните их количество, тип клемм и подключение выключателя остановки двигателя.
• Зазор возле маховика: после установки он должен соответствовать требованиям производителя конкретного двигателя.

Когда требуется диагностика катушки

Проверка системы зажигания актуальна, если двигатель не запускается, искра отсутствует либо мотокоса прекращает работу после прогрева. Эти признаки не всегда означают неисправность самой катушки. До замены следует проверить свечу, свечной колпачок, целостность высоковольтного провода, контакт массы, выключатель остановки и его проводку. Такой порядок помогает исключить короткое замыкание или плохое соединение, которые дают похожие симптомы.

Состояние искры проверяют подходящим искровым тестером и с соблюдением инструкции по обслуживанию техники. Если остальные компоненты исправны, а модуль не создает стабильную искру, катушку заменяют подходящей по конструкции деталью. Подбор только по внешнему названию мотокосы нежелателен: одна серия техники может выпускаться с разными двигателями и вариантами зажигания.

Установка и первичная проверка

Перед разборкой двигатель останавливают и отсоединяют колпачок от свечи. Полезно заранее зафиксировать положение старого модуля, прокладку проводов и точки подключения. Новую катушку устанавливают в той же ориентации, кабели укладывают вдали от маховика, нагретых поверхностей и острых кромок. Клеммы должны сидеть плотно, а высоковольтный провод — без натяжения и резких перегибов.

Расстояние между сердечником катушки и магнитной частью маховика выставляют по сервисным данным конкретного двигателя: универсальное значение для всех мотокос применять нельзя. После затяжки крепежа маховик должен свободно поворачиваться и не касаться модуля. Затем подключают провод остановки и свечной колпачок, устанавливают снятый кожух и проверяют образование искры безопасным способом. Точное сопоставление корпуса, креплений и выводов до монтажа помогает выбрать квадратную катушку STARS без ошибочной установки.
