Электростартер JH-70 для мопедов Delta/Alpha ST

Электростартер JH-70 для мопедов Delta и Alpha

Электростартер ST предназначен для запуска двигателя JH-70 на мопедах семейства Delta и Alpha от аккумулятора. После нажатия кнопки запуска электродвигатель стартера создает вращение и передает его пусковому приводу двигателя. Деталь позволяет пользоваться штатным электрическим запуском и подходит для ремонта техники, на которой установлен соответствующий двигатель и совпадает конструкция посадочного места.

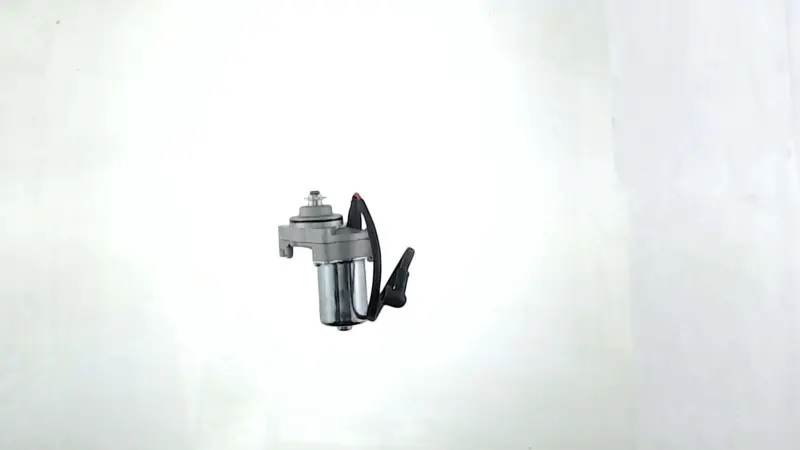

Стартер выполнен в виде компактного цилиндрического электродвигателя с монтажной головкой и присоединенными изолированными проводами. Такая компоновка рассчитана на размещение непосредственно возле двигателя. Корпус необходимо устанавливать без перекоса, а провода укладывать так, чтобы они не касались горячих, острых или подвижных деталей мопеда.

Как подобрать стартер

Обозначения JH-70, Delta и Alpha служат основными ориентирами, однако одного названия модели мопеда недостаточно для окончательного выбора. На технике одной серии могут встречаться разные исполнения двигателя и пускового привода. Перед заказом сопоставьте новый электростартер со снятой деталью по форме монтажной головки, расположению креплений, конфигурации привода, общей компоновке корпуса и способу подключения проводов.

• Тип техники: мопеды семейства Delta и Alpha.
• Назначение: электрический запуск двигателя от аккумулятора.
• Исполнение двигателя: JH-70; карточки аналогичных стартеров относят эту модификацию к четырехтактным горизонтальным двигателям мопедного типа.
• Конструкция: цилиндрический корпус электродвигателя, монтажная головка и проводное подключение.
• Место установки: штатная позиция стартера возле двигателя с соединением с пусковым приводом.

Особое внимание уделите посадочной части. Крепления должны совмещаться без растачивания отверстий и принудительного смещения корпуса, а приводная сторона — соответствовать узлам конкретного двигателя. Также сравните длину и направление вывода проводов: их должно хватать для подключения по штатному маршруту без натяжения. Если прежний стартер уже демонтирован, удобнее всего положить обе детали рядом и последовательно проверить каждый из этих признаков.

Когда требуется замена

Проверка стартера актуальна, если после нажатия кнопки двигатель не проворачивается, вращается нестабильно либо запуск сопровождается посторонним шумом. Эти проявления не всегда означают неисправность самого электромотора. Аналогичные симптомы могут возникать при разряженном аккумуляторе, окисленных или ослабленных контактах, повреждении проводки, неисправности кнопки, пускового реле либо деталей привода. Диагностика всей системы до разборки помогает определить причину и не менять исправный компонент.

Если питание поступает нормально, соединения очищены и надежно затянуты, а привод свободен и исправен, но стартер не создает необходимого вращения, замена электромотора восстанавливает штатный запуск с кнопки. Одновременно стоит осмотреть контактные наконечники и крепеж: следы сильного нагрева, коррозия и ослабление соединений требуют устранения до установки новой детали.

Установка и первая проверка

Перед монтажом аккумулятор отключают, посадочную поверхность очищают, а состояние сопрягаемых деталей пускового привода проверяют отдельно. Стартер устанавливают в штатное положение без ударов по корпусу и валу. Крепеж затягивают равномерно, не допуская перекоса монтажной головки. Провода подключают согласно схеме конкретного мопеда и фиксируют вдали от цилиндра, выпускной системы, цепи и других движущихся частей.

После сборки проверьте надежность крепления и свободное расположение проводов, затем выполните кратковременный пробный запуск. Ровное включение без скрежета, подклинивания и нагрева соединений указывает на правильную установку. Длительно удерживать кнопку при неудачном запуске не следует: сначала нужно проверить заряд аккумулятора, контакты, реле и механическую часть привода. Такой порядок подбора и монтажа помогает корректно установить электростартер JH-70 на совместимый мопед Delta или Alpha.
