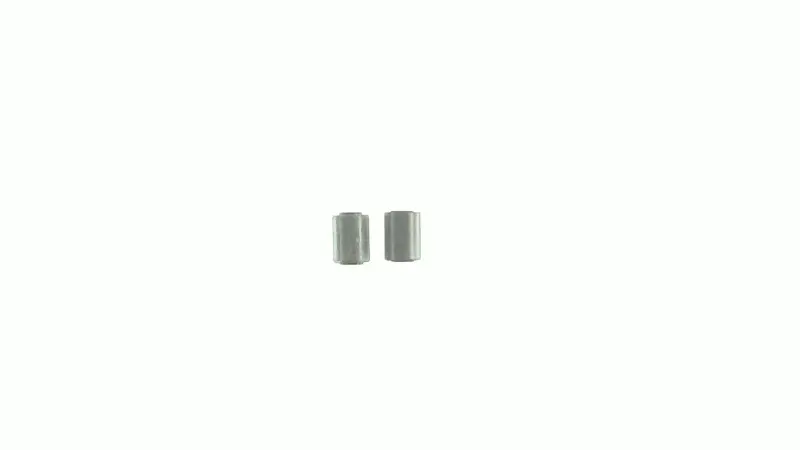

Сайлентблок маятника Delta ST 23×33/35×10 мм

Сайлентблок маятника Delta ST 23×33/35×10 мм

Резинометаллическая деталь предназначена для установки в маятник мопеда Delta. Она образует упругую опору в месте соединения маятника с рамой, воспринимает возникающие при движении колебания и помогает ограничивать передачу ударов на детали подвески. Размерная схема 23×33/35×10 мм позволяет подобрать сайлентблок по посадочному месту, длине и диаметру крепежной оси.

Назначение и работа в подвеске

Маятник постоянно перемещается относительно рамы при ходе задней подвески. Сайлентблок обеспечивает этому соединению необходимую подвижность без прямого жесткого контакта сопряженных деталей. Упругая прослойка смягчает вибрации, а внутренняя металлическая втулка служит опорой для оси крепления. Исправная деталь помогает маятнику работать без заметного бокового люфта, стука и перекоса.

Износ обычно проявляется растрескиванием или разрушением упругой части, смещением втулки, появлением свободного хода и посторонних звуков со стороны задней подвески. Продолжительная эксплуатация с выраженным люфтом ухудшает стабильность положения маятника и увеличивает нагрузку на крепление и посадочные поверхности. При обнаружении таких признаков сайлентблок следует заменить, одновременно проверив состояние оси и мест установки.

Размеры и подбор

• Наружный диаметр: 23 мм — основной размер для сопоставления с посадочным отверстием маятника.
• Длина: 33/35 мм — обозначение длины по размерной схеме этой детали.
• Внутренний диаметр: 10 мм — размер отверстия внутренней втулки под крепежную ось.
• Место установки: маятник мопеда Delta.
• Исполнение: резинометаллическая конструкция с внутренней втулкой.

При выборе недостаточно ориентироваться только на название модели: на мопедах одной серии могут встречаться отличающиеся исполнения подвески или ранее замененные детали. Перед установкой сравните наружный и внутренний диаметры, длину, форму торцов и посадочную глубину со снятым сайлентблоком. Особенно важно убедиться, что отверстие 10 мм соответствует оси, а наружный диаметр 23 мм — посадочному месту без чрезмерной свободы или необходимости деформировать деталь.

Рекомендации по установке

Перед монтажом маятник снимают или освобождают настолько, чтобы обеспечить прямой доступ к посадочному месту. Старую деталь извлекают, после чего отверстие очищают от загрязнений, остатков резины и следов коррозии. Посадочную поверхность, ось и крепление осматривают: сильная выработка или повреждение этих деталей могут сохранить люфт даже после замены сайлентблока.

Запрессовку выполняют ровно, прикладывая усилие через подходящую оправку и не допуская перекоса. Удары непосредственно по внутренней втулке или краю корпуса способны сместить части сайлентблока и затруднить правильную посадку. После сборки проверяют свободное движение маятника в предусмотренном направлении, отсутствие бокового люфта и надежность крепления оси.

Модель ST с размерами 23×33/35×10 мм подходит для планового ремонта маятниковой подвески Delta, когда параметры снятой детали совпадают с указанной схемой. Точная проверка трех размеров и состояния соседних деталей помогает восстановить плотное соединение маятника и избежать повторной разборки из-за неверного подбора.
