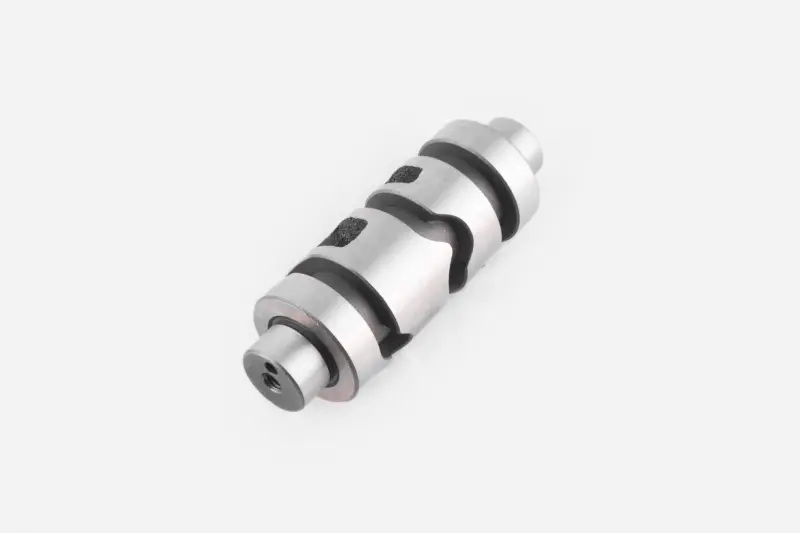

Копирный вал КПП 4T CG125/150 ST

Копирный вал КПП 4T CG125/150 ST

Копирный вал предназначен для ремонта механизма переключения передач в коробке передач четырёхтактной мототехники семейства CG125/150. Это внутренняя деталь КПП, которую устанавливают на мотоциклы с обозначением двигателя CG125 или CG150 при замене изношенного либо повреждённого вала переключения. Исполнение детали — ST.

Во время работы профильные дорожки вала взаимодействуют с элементами механизма выбора передач. Поэтому точное соответствие их количества, контуров и расположения имеет значение для правильной сборки КПП после ремонта. Копирный вал не является шестернёй коробки: он относится непосредственно к механизму переключения и обеспечивает работу связанных с ним элементов.

Замена детали может потребоваться при затруднённом выборе передач, повреждении рабочих дорожек или обнаружении износа во время диагностики трансмиссии. Состояние вала оценивают после разборки КПП вместе с другими компонентами механизма переключения. Если рабочие поверхности повреждены или конструкция детали больше не позволяет узлу нормально работать, вал заменяют подходящим исполнением.

Подбор копирного вала

Обозначение CG125/150 указывает на семейство четырёхтактных двигателей, однако внутри этой линейки встречаются разные модификации моторов и коробок передач. По этой причине одной внешней схожести или общего обозначения двигателя недостаточно. Перед заказом необходимо сопоставить новую деталь со снятым валом и убедиться, что конструкция соответствует конкретному механизму КПП.

При сравнении обратите внимание на количество и контуры профильных дорожек, форму торцевых частей, расположение посадочных участков и положение элементов, с которыми вал соединяется в собранном узле. Также учитывайте маркировку двигателя, обозначение CG125 или CG150 и исполнение ST. Все эти признаки нужно рассматривать вместе: это снижает риск несовместимости, которая может обнаружиться уже при сборке коробки передач.

Основные характеристики

• Тип детали: копирный вал КПП;
• Назначение: механизм выбора и переключения передач;
• Семейство двигателей: 4T CG125/150;
• Исполнение: ST;
• Конструкция: вал с профильными рабочими дорожками.

Установка и проверка узла

Деталь устанавливается внутри трансмиссионного узла, поэтому для замены требуется доступ к коробке передач. До окончательной сборки ещё раз сравните новый и снятый валы: посадки, торцы, дорожки и положение сопрягаемых частей должны совпадать. После установки важно убедиться, что детали механизма выбора передач правильно взаимодействуют с профилем вала и занимают предусмотренное положение.

При ремонте целесообразно одновременно проверить состояние вилок, фиксаторов и других связанных деталей КПП. Их износ оценивается отдельно, поскольку замена одного копирного вала не устраняет повреждения остальных компонентов механизма. Если сопутствующие детали исправны и конструкция снятого вала совпадает с исполнением ST для CG125/150, эта позиция подходит для целевого восстановления механизма переключения передач.

Такой копирный вал выбирают не для универсальной установки, а для конкретной коробки передач после проверки её исполнения. Внимательное сравнение до заказа и контроль взаимного положения деталей при сборке помогают провести ремонт без повторной разборки из-за конструктивного несоответствия.
