Седла впускного и выпускного клапанов 190N (12 л.с.) ST

Седла клапанов для двигателя 190N (12 л.с.) ST

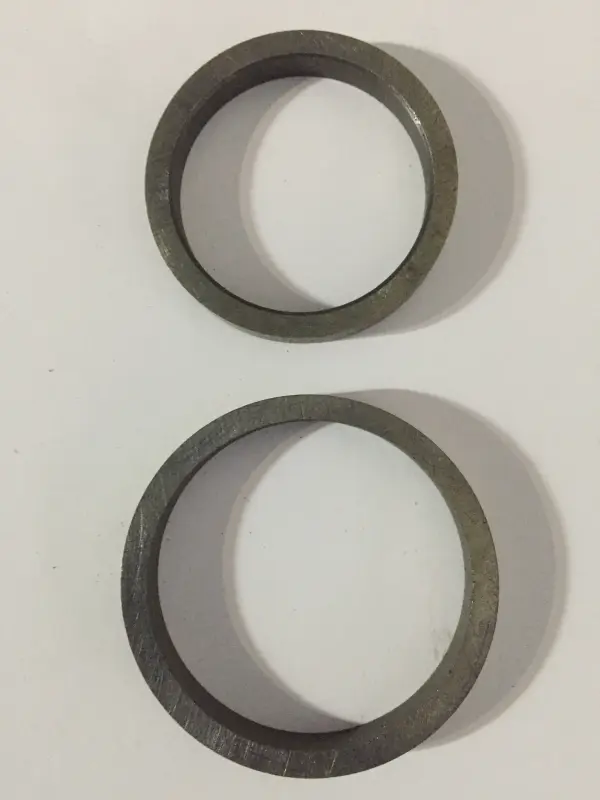

Комплект предназначен для ремонта головки цилиндра двигателя 190N мощностью 12 л.с., применяемого на мотоблоках. В него входят два кольцевых седла разного диаметра: для впускного и выпускного клапанов. Детали устанавливаются в соответствующие посадочные места головки и образуют поверхности, с которыми соприкасаются тарелки закрытых клапанов. Такой ремонт требуется, когда штатные седла изношены, повреждены либо уже не позволяют восстановить правильное прилегание обработкой.

Назначение седел в головке цилиндра

Во время работы двигателя впускной клапан управляет поступлением воздуха в цилиндр, а выпускной открывает выход отработавших газов. При закрытии каждый клапан должен равномерно прилегать к своему седлу по всей окружности. Состояние этой контактной пары связано с герметичностью камеры сгорания, компрессией и нормальным протеканием газообмена. Износ, раковины, прогар или нарушение геометрии посадочной поверхности могут привести к неплотному закрытию клапана и стать причиной ремонта головки.

Седла 190N ST позволяют заменить именно кольцевые вставки, не приобретая головку цилиндра в сборе, если ее корпус и посадочные отверстия пригодны для восстановления. Впускная и выпускная детали различаются диаметром, поэтому при разборке необходимо сохранить их правильное назначение. Комплект не является набором самих клапанов: стержни, тарелки, пружины, направляющие и другие детали газораспределительного механизма подбираются отдельно.

Что проверить перед выбором

• Модель двигателя. Комплект рассчитан на двигатель 190N с заявленной мощностью 12 л.с.; сходное внешнее исполнение другого двигателя не подтверждает совместимость.
• Размер каждого седла. Сравните наружный и внутренний диаметры, высоту кольца и профиль заготовки с демонтированными деталями.
• Посадочные отверстия. Их фактический диаметр и состояние определяют возможность установки новых вставок с требуемой посадкой.
• Состояние клапанов. Тарелки и стержни проверяют отдельно: установка новых седел не устраняет износ или повреждение клапана.
• Состояние направляющих. Чрезмерный люфт клапана мешает получить правильную и равномерную контактную полосу после обработки седла.

Обозначение 190N необходимо сверять с моделью ремонтируемого двигателя. Дополнительно следует сопоставить размеры обеих снятых вставок: впускное и выпускное седла имеют различный диаметр, что также заметно по форме комплекта. Если головка ранее ремонтировалась, полагаться только на тип двигателя нельзя — установленное ремонтное седло или измененное посадочное отверстие может отличаться от штатного исполнения.

Установка и завершение ремонта

Замена выполняется на снятой и разобранной головке цилиндра. После удаления старых седел посадочные места очищают и проверяют на повреждения, деформацию и следы предыдущей обработки. Новые кольца устанавливают с подходящей оснасткой, не допуская перекоса. Затем рабочие фаски обрабатывают относительно направляющих клапанов, проверяют положение и равномерность контактной полосы, а также герметичность закрытых клапанов. Простая запрессовка без последующей точной обработки не завершает ремонт.

После сборки головки необходимо выполнить предусмотренную для двигателя регулировку клапанного механизма. Профессиональная установка особенно важна при прогаре седла, ослаблении его посадки или заметной выработке отверстия в головке: в таких случаях сначала оценивают, допускает ли корпус установку детали стандартного размера. Правильно подобранная пара подходит для планового восстановления впускной и выпускной посадочных поверхностей двигателя 190N и помогает вернуть клапанам корректное прилегание.
