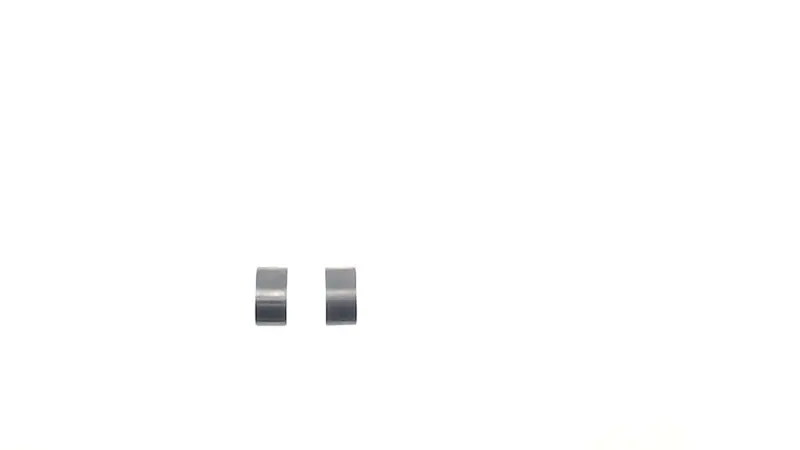

Шатунные вкладыши 190N/195N +0,25 ST для мотоблока

Шатунные вкладыши 190N/195N ремонтного размера +0,25 ST

Шатунные вкладыши предназначены для ремонта двигателей мотоблоков серий 190N и 195N. Они устанавливаются в нижнюю головку шатуна и образуют опорную поверхность между шатуном и шатунной шейкой коленчатого вала. Во время работы двигателя эта пара воспринимает нагрузку от шатуна, а между вкладышами и шейкой удерживается масляная пленка. Исправное сопряжение помогает коленвалу вращаться без постороннего стука и прямого контакта трущихся поверхностей.

Исполнение +0,25 относится к ремонтному размеру. Такие вкладыши выбирают не вместо стандартных по внешнему сходству, а под фактический размер обработанной шатунной шейки. Если коленвал остается в номинальном размере, требуется вариант STD; после шлифовки шейки применяют размер, соответствующий проведенной обработке. Поэтому перед заказом необходимо определить модель двигателя и измерить шейку коленвала точным инструментом. Обозначение ST является частью наименования этого исполнения и не заменяет проверку ремонтного размера.

Когда требуется замена

Проверка вкладышей необходима при появлении стука со стороны кривошипно-шатунного механизма, снижении давления масла, обнаружении задиров или заметного износа после разборки двигателя. Изношенная поверхность либо неверно подобранный зазор ухудшают условия смазывания и могут ускорить повреждение шейки коленвала. Установка новых деталей без оценки состояния вала не устраняет последствия овальности, глубоких рисок или неправильной предыдущей обработки. Перед сборкой коленвал и шатун осматривают, измеряют и при необходимости ремонтируют.

Что проверить при подборе

• Серию двигателя: изделие предназначено для моделей 190N и 195N; совпадение только по мощности мотоблока недостаточно.
• Размер шейки: вариант +0,25 должен соответствовать ремонтному размеру коленвала после обработки.
• Состояние шатуна: посадочные поверхности нижней головки и крышки не должны иметь повреждений, мешающих правильной установке вкладышей.
• Фактический зазор: его контролируют измерительным способом после предварительной сборки, а не определяют по свободному ходу рукой.
• Состояние смазочных каналов: загрязнения и остатки абразива после ремонта необходимо удалить до окончательной сборки.

Установка и ввод двигателя в работу

Вкладыши работают парой, поэтому обе половины устанавливают в чистые посадочные места без перекоса и попадания частиц между наружной поверхностью вкладыша и шатуном. Посадочные участки, шатунная шейка и каналы подачи масла должны быть очищены. Перед сборкой поверхность трения смазывают моторным маслом или подходящим сборочным составом, чтобы первый проворот не происходил всухую. Крышку шатуна устанавливают в ее правильном положении, а крепеж затягивают с моментом, предусмотренным для конкретного двигателя.

После затяжки коленвал должен проворачиваться без закусывания. Одновременно проверяют полученный зазор и отсутствие осевого смещения деталей. Слишком малый зазор способен вызвать нагрев и прихватывание, а чрезмерный становится причиной ударной работы и ухудшения удержания масляной пленки. Если вал шлифовался, после обработки особенно тщательно удаляют абразивные остатки и промывают масляные каналы.

Эти вкладыши подходят для ремонта мотоблочного двигателя 190N или 195N только при подтвержденном размере шейки +0,25. Для уверенного выбора сопоставьте модель двигателя, результаты измерения коленвала и размер, назначенный при его шлифовке. Такой подход позволяет собрать шатунное соединение с корректным зазором и не перепутать ремонтное исполнение с номинальным или вариантом +0,50.
