Механизм управления дроссельной заслонкой 168F/170F 6,5–7 л.с. ST

Механизм управления дроссельной заслонкой 168F/170F ST

Механизм предназначен для управления частотой вращения бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с., применяемых на мотоблоках и другой малой технике. Перемещение рычага изменяет положение системы управления дроссельной заслонкой: двигатель получает команду увеличить или уменьшить обороты в соответствии с выбранным режимом. Деталь подходит для ремонта штатного привода, если рычаги, соединительные тяги, пружины или основание старого механизма повреждены и регулировка перестала работать корректно.

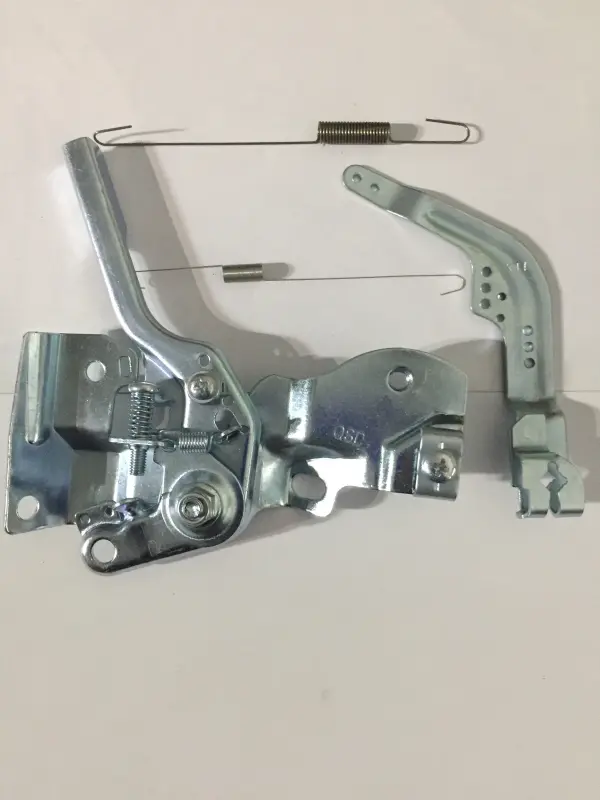

Конструкция объединяет монтажное основание, подвижные рычаги, шарнирные соединения и пружинные тяги. На изогнутом рычаге предусмотрено несколько отверстий для присоединения пружины или тяги в требуемом положении. Такое устройство позволяет передавать движение от органа управления к регулятору и далее к рычагу дроссельной заслонки карбюратора. Пружины участвуют в возврате деталей и передаче усилия, поэтому их расположение и точки зацепления непосредственно влияют на свободное перемещение рычагов и реакцию двигателя на изменение положения управления.

Что проверить при подборе

• Модель двигателя. Механизм рассчитан на распространенные бензиновые двигатели 168F и 170F в классе мощности 6,5–7 л.с. Обозначение двигателя следует проверять по его паспортной табличке или руководству техники.
• Форму основания. Сопоставьте контур монтажной пластины, количество крепежных точек и расположение отверстий с демонтированной деталью.
• Геометрию рычагов. Длина, изгиб, направление движения и положение шарниров должны соответствовать прежнему механизму, иначе тяги могут двигаться с перекосом или иметь неправильный ход.
• Точки подключения. Проверьте расположение отверстий для пружин и тяг, способ фиксации управляющего троса и взаимное положение механизма, регулятора и карбюратора.
• Исходную схему соединений. Перед разборкой зафиксируйте, в какие отверстия были установлены тяги и пружины. Перестановка пружины в другую точку изменяет натяжение и характер регулировки.

Установка и проверка

Монтаж выполняют на остановленном и остывшем двигателе с отсоединенным проводом свечи зажигания. Сначала снимают старый механизм, сохраняя расположение тяг, пружин и крепежа. Новую деталь устанавливают без перекоса, после чего последовательно возвращают соединения в штатные точки. Рычаги должны проходить весь предусмотренный диапазон плавно, не задевать соседние детали и самостоятельно возвращаться под действием пружин. Тяги нельзя изгибать для компенсации несовпадения отверстий: такое несовпадение указывает на необходимость повторно проверить выбранную модификацию или правильность сборки.

Если используется дистанционный трос, до запуска проверьте надежность его оболочки, направление движения и наличие свободного хода. Слишком сильное натяжение способно ограничить возврат рычага, а чрезмерный люфт делает регулировку запаздывающей. После монтажа сначала переместите управление вручную при заглушенном двигателе, убедитесь в отсутствии заеданий и только затем выполните пробный запуск на минимальном режиме. Частота вращения должна изменяться последовательно, а рычаг — возвращаться без рывков.

Когда требуется замена

Поводом для проверки механизма становятся тугой или неравномерный ход рычага, невозможность установить нужный режим, неполный возврат после уменьшения оборотов, повреждение пружины, деформация тяг либо заметный люфт шарнирных соединений. Перед заменой также осматривают трос, рычаг карбюратора и детали регулятора: неисправность любого из этих компонентов может давать сходные признаки. Точное сопоставление двигателя, креплений и схемы соединений помогает установить механизм без переделок и восстановить штатное управление оборотами техники.
