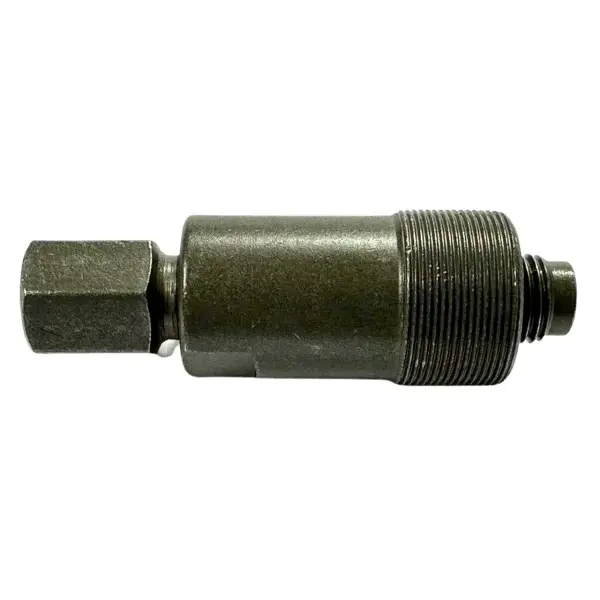

Съемник ротора генератора M27×1 для 4T GY6 125/150

Съемник ротора генератора для двигателей GY6 125/150

Специальный резьбовой инструмент предназначен для снятия ротора магнето на четырехтактных двигателях GY6 объемом 125 и 150 см³. Он нужен при ремонте генератора, замене статора, обслуживании компонентов за ротором и разборке двигателя. Применение подходящего съемника позволяет отделить ротор от посадочного конуса контролируемым усилием, не поддевая его отвертками и не нанося удары по деталям генератора.

Инструмент оснащен наружной резьбой M27×1 левого направления. Резьбовая часть вворачивается в предусмотренную резьбу ротора, а центральный силовой винт упирается в торец коленчатого вала. При дальнейшем вращении винта корпус съемника создает осевое усилие и стягивает ротор с конической посадки. Шестигранные участки корпуса и винта позволяют удерживать детали обычным гаечным инструментом подходящего размера.

Назначение и практическое применение

• Снятие ротора магнето: резьбовая схема передает усилие вдоль оси и помогает демонтировать плотно установленную деталь без перекоса.
• Обслуживание генератора: после снятия ротора открывается доступ к статору и расположенным за ним компонентам.
• Работа с GY6 125/150: размер M27×1 с левой резьбой применяется на многих четырехтактных двигателях семейств 152QMI и 157QMJ.
• Управляемое усилие: центральный винт постепенно нагружает соединение, поэтому момент отделения ротора легче контролировать, чем при использовании ударного или подручного инструмента.

Как проверить совместимость

Обозначения GY6 и объем двигателя сами по себе не исключают различий между модификациями. Перед выбором необходимо проверить внутреннюю резьбу демонтируемого ротора: для этого съемника требуется ответная резьба диаметром 27 мм с шагом 1 мм, рассчитанная на левое направление. Сверять следует именно параметры резьбы ротора, а не диаметр крепежной гайки коленчатого вала. Также убедитесь, что центральный винт сможет опираться по оси и что его рабочему ходу не мешают выступающие детали.

Порядок использования

После снятия крышки и крепежной гайки очистите доступную резьбу ротора от загрязнений. Ослабьте центральный винт съемника, затем аккуратно вверните корпус в ротор с учетом левого направления. Корпус должен заходить ровно, без закусывания и заметного сопротивления на первых витках. Вворачивайте его на достаточную глубину, чтобы нагрузка распределялась по резьбе, после чего удерживайте корпус за шестигранник и плавно затягивайте центральный винт. Возрастающее осевое усилие освобождает ротор от конусной посадки.

Не начинайте силовое вращение при неполном зацеплении или перекосе: такое положение может повредить витки ротора. Если деталь долго не снималась, сначала очистите соединение и дайте резьбовой части полностью войти в зацепление. Удары по ротору, попытки поддеть его за край и нагрев зоны с постоянными магнитами не заменяют правильную работу съемником. После демонтажа осмотрите резьбу инструмента, удалите загрязнения и выкрутите силовой винт в исходное положение перед следующим применением.

Этот съемник подходит для мастерской и самостоятельного обслуживания скутерных двигателей 4T GY6 125/150, когда ротор имеет резьбу M27×1 левого направления. Точная проверка резьбы перед началом ремонта помогает выбрать совместимый инструмент и выполнить разборку аккуратно, без лишней нагрузки на ротор, статор и конец коленчатого вала.
