Звезда привода ГРМ на распредвал Delta

Звезда привода ГРМ на распредвал Delta

Эта звезда устанавливается на распределительный вал мопеда Delta и работает в составе газораспределительного механизма. Цепь ГРМ передаёт через неё движение на распредвал, обеспечивая открытие и закрытие клапанов в заданной последовательности. Деталь используют при ремонте головки цилиндра, обслуживании цепного привода ГРМ и сборке двигателя после разборки.

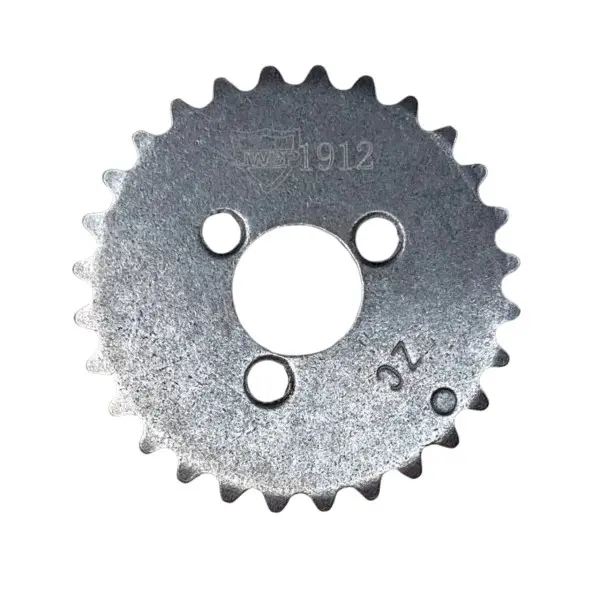

Звезда имеет зубчатый венец по всему наружному контуру для взаимодействия с цепью ГРМ. В центре расположено посадочное отверстие, вокруг него — три дополнительных отверстия. На самой детали присутствует маркировка 32. Именно такое исполнение необходимо сопоставить со старой звездой и конструкцией конкретного двигателя.

Как правильно подобрать звезду

Обозначение Delta помогает определить назначение детали, но для уверенного подбора его недостаточно. До заказа рекомендуем снять установленную звезду и внимательно сравнить основные элементы: наружный профиль и расположение зубьев, центральное посадочное отверстие, три дополнительных отверстия, маркировку и способ фиксации на распределительном валу. Все эти признаки должны соответствовать заменяемой детали.

Дополнительно стоит проверить модель и индекс двигателя. Это особенно важно для мопедов, которые ранее ремонтировались: двигатель мог быть заменён, а при сборке могли использоваться компоненты разных модификаций. В такой ситуации ориентироваться только на модель техники нельзя. Сравнение со снятой звездой позволяет учесть фактическое исполнение установленного газораспределительного механизма.

Обратите внимание, что эта деталь предназначена именно для распределительного вала и привода ГРМ. Она не относится к звёздам трансмиссии и не предназначена для установки на коленчатый вал. Такое разграничение важно учитывать при выборе запчастей для ремонта двигателя.

Когда требуется замена

Звезду заменяют при ремонте привода ГРМ, повреждении зубчатого венца, деформации посадочного или дополнительных отверстий, а также при восстановлении узла после износа. Состояние детали следует оценивать вместе с другими элементами привода. Одновременно проверьте цепь ГРМ, направляющие, натяжитель, крепёж и распределительный вал.

Если на старой звезде заметны повреждения, неравномерный контакт с цепью или выраженный износ, важно определить состояние всего механизма. Установка новой детали не устраняет неисправности изношенной цепи, натяжителя или других сопряжённых элементов. Привод ГРМ должен работать как согласованный комплект, поэтому решение о замене принимают после проверки всех его компонентов.

Подготовка и установка

Перед монтажом очистите посадочные поверхности и проверьте, что звезда устанавливается ровно, без перекоса. Центральное и три дополнительных отверстия должны располагаться так же, как на снятой детали, а способ фиксации должен соответствовать конструкции распредвала. Для сборки используйте предусмотренный крепёж.

После установки газораспределительный механизм необходимо выставить по штатным меткам двигателя. От правильного положения цепи и звезды зависит последовательность работы клапанов, поэтому перед окончательной сборкой нужно убедиться, что элементы привода установлены согласованно. Если при разборке были обнаружены следы неравномерной работы цепи, сначала проверьте сопряжённые детали и устраните причину износа.

Эта звезда подходит для планового обслуживания и восстановления привода ГРМ мопеда Delta при условии совпадения конструкции со снятой деталью. Тщательное сравнение перед покупкой и проверка всего узла перед монтажом помогают подобрать нужное исполнение и аккуратно собрать двигатель.
