Ротор генератора Delta под статор 1+1 катушки

Ротор генератора Delta под статор 1+1 катушки

Магнитный ротор предназначен для генераторной системы мопедов семейства Delta, в которой применяется статор конфигурации 1+1 катушки. Деталь вращается вместе с двигателем и создает изменяющееся магнитное поле вокруг неподвижных обмоток статора. В результате генератор вырабатывает энергию, необходимую для работы предусмотренных конструкцией систем зажигания, зарядки и бортового оборудования.

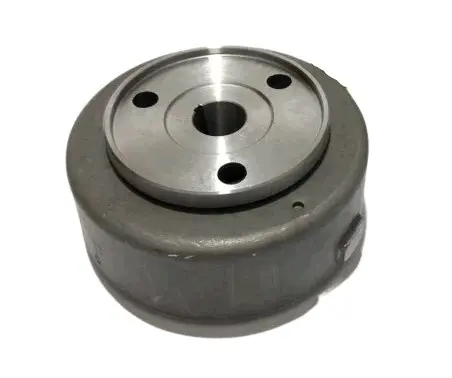

Эта позиция представляет собой именно ротор, а не генератор в сборе со статором. Корпус выполнен в чашеобразной форме. На лицевой части расположены центральное посадочное отверстие со шпоночным пазом и три круглых технологических отверстия. Такая геометрия дает несколько наглядных контрольных точек для сравнения со снятой деталью. Обозначение «1+1 катушки» относится к конфигурации совместимого статора и является основным условием подбора: ротор для системы с шестью катушками нельзя выбирать только по общему названию Delta.

Что проверить перед выбором

В разных двигателях и модификациях мопедов Delta могут применяться генераторы, отличающиеся схемой статора и посадочной геометрией. Поэтому название модели техники служит лишь начальным ориентиром. Для точного подбора сравните старый ротор и устанавливаемую деталь по следующим признакам:

• Конфигурация статора. Узел должен быть рассчитан на схему 1+1 катушки. Если под крышкой установлен статор другого типа, требуется соответствующий ему ротор.
• Посадочное отверстие. Сопоставьте его форму и диаметр, а также расположение шпоночного паза. Ротор должен правильно садиться на вал без перекоса и самодельной доработки.
• Общая геометрия. Сравните наружный диаметр, глубину чашеобразной части и высоту посадки. От этих параметров зависит положение ротора относительно статора и крышки генератора.
• Лицевая часть. Проверьте количество и взаимное расположение технологических отверстий. Для этой версии характерны три круглых отверстия вокруг центральной посадки.
• Исполнение пусковой системы. До заказа определите, требуется ли для конкретного двигателя отдельная версия с деталями электростартера или обгонной муфтой. У этой позиции наличие таких компонентов не заявлено.

Когда требуется замена

Ротор проверяют при механических повреждениях корпуса, следах контакта со статором, заметном биении, повреждении шпоночного соединения или магнитной части. Поводом для диагностики генератора также могут быть перебои зажигания, затрудненный запуск либо нестабильная зарядка. Эти признаки не указывают исключительно на ротор: перед заменой следует проверить статор, проводку, соединения и остальные компоненты соответствующей системы. Такой подход помогает устранить причину неисправности, а не только ее внешнее проявление.

Рекомендации по установке

Монтаж выполняют на чистую и неповрежденную посадочную поверхность. Перед сборкой осматривают вал, шпоночный паз, крепеж и статор, удаляют загрязнения и металлические частицы. Ротор устанавливают без ударов и перекоса, контролируя правильное положение шпонки. Крепление затягивают с моментом, указанным в сервисных данных конкретного двигателя: универсальное значение для всех модификаций Delta применять нельзя.

После установки ротор необходимо осторожно провернуть вручную и убедиться, что он свободно движется, не касается статора и крышки. Затем проверяют запуск двигателя, работу зажигания и параметры зарядки по методике обслуживания конкретной модели. Деталь подходит для ремонта генератора Delta со статором 1+1 катушки при полном совпадении посадки, размеров и исполнения пусковой системы со штатным ротором.
