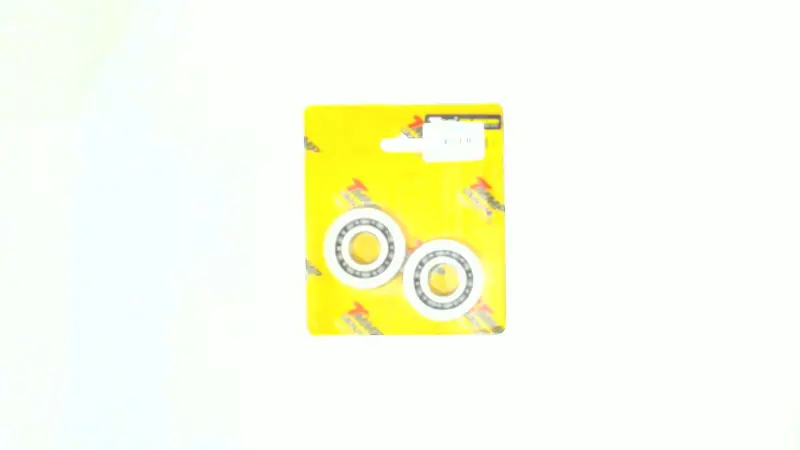

Подшипник коленвала NT 20×52×12 для Honda Dio AF18/27 (SC04A47CS32PX1/3A)

Подшипник коленвала 20×52×12 для Honda Dio AF18/27

Подшипник SC04A47CS32PX1/3A предназначен для установки в опору коленчатого вала скутеров Honda Dio AF18 и AF27. Деталь размещается в картере двигателя, поддерживает коленвал и обеспечивает его свободное вращение с минимальным трением. Размер 20×52×12 мм означает внутренний диаметр 20 мм, наружный диаметр 52 мм и ширину 12 мм. Эти три параметра необходимо учитывать вместе: совпадение только наружного диаметра не подтверждает правильность подбора.

Коленчатый вал постоянно работает под переменной нагрузкой, поэтому состояние его опор непосредственно влияет на характер вращения и положение вала относительно картера. Изношенный подшипник может проявляться посторонним шумом, ощутимым люфтом, заеданием при прокручивании или следами перегрева. Продолжительная эксплуатация с такими признаками способна усиливать вибрацию и ускорять износ сопряжённых посадочных поверхностей. При разборке двигателя подшипник проверяют на плавность хода, отсутствие повреждений дорожек и недопустимого люфта.

Размеры и подбор

• Назначение: опора коленчатого вала в двигателе скутера.
• Размер: 20×52×12 мм.
• Внутренний диаметр: 20 мм.
• Наружный диаметр: 52 мм.
• Ширина: 12 мм.
• Обозначение: SC04A47CS32PX1/3A.
• Заявленная применяемость: Honda Dio AF18 и AF27.

Для Honda Dio AF18 встречаются разные исполнения коленвала и подшипников. В частности, для ранней версии AF18 Old в каталогах указывается вариант 17×52×12 мм, тогда как эта деталь имеет посадку на вал 20 мм. Поэтому перед ремонтом необходимо измерить диаметр шейки коленвала и сверить размеры снятого подшипника. Модель скутера без проверки фактической посадки не всегда даёт достаточную информацию, особенно если двигатель ранее ремонтировали или заменяли.

Что учитывать при замене

Монтаж выполняют после разборки двигателя и получения доступа к посадочному месту в картере. Перед установкой очищают посадки, проверяют их состояние и осматривают коленвал. Подшипник должен входить без перекоса; усилие при запрессовке прикладывают к тому кольцу, которое устанавливается с натягом. Передавать ударную или монтажную нагрузку через шарики и дорожки качения нельзя, поскольку это может повредить новую деталь ещё до запуска двигателя.

Одновременно стоит оценить состояние обеих опор коленвала и сопряжённых деталей. Если мотор разбирается из-за гула, вибрации либо люфта, замена одной детали без диагностики второй стороны может не устранить причину неисправности. Сальники коленвала также осматривают отдельно: подшипник и уплотнение выполняют разные функции, а их размеры и количество подбираются по конкретной конфигурации двигателя.

После монтажа коленвал должен вращаться плавно, без закусывания и заметного бокового смещения. До окончательной сборки проверяют правильность посадки подшипника и положение вала в картере. Эта модель подходит для ремонта Honda Dio AF18/27 при подтверждённой посадке 20×52×12 мм и соответствии обозначению SC04A47CS32PX1/3A. Точная сверка размеров особенно важна при восстановлении старого двигателя, где установленная ранее деталь могла отличаться от типовой.
