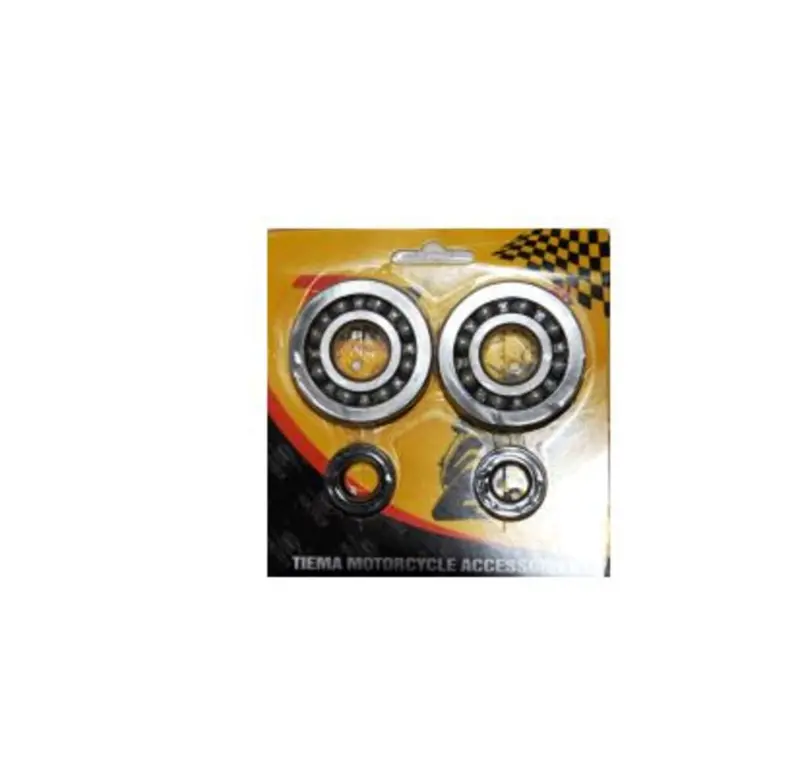

Подшипники коленвала Honda DIO AF18/AF27 20×52×12, пара с сальниками TM

Комплект подшипников коленвала для Honda DIO AF18/AF27

Комплект предназначен для ремонта опор коленчатого вала в скутерах Honda DIO AF18 и AF27. В него входят два подшипника размером 20×52×12 мм и сальники. Такой набор позволяет заменить обе опоры коленвала и уплотнения во время одной разборки двигателя, не подбирая основные детали по отдельности.

Подшипники удерживают коленчатый вал в картере, обеспечивают его вращение и сохраняют правильное положение относительно сопряженных деталей двигателя. Состояние этих опор влияет на свободное вращение вала, величину люфта и стабильность работы собранного механизма. Сальники устанавливаются в местах выхода коленвала из картера и герметизируют соответствующие посадки. При ремонте их целесообразно менять вместе с подшипниками, поскольку для доступа к деталям требуется разборка двигателя.

Размер и критерии подбора

Размер каждого подшипника — 20×52×12 мм: 20 мм составляет внутренний диаметр, 52 мм — наружный диаметр, 12 мм — ширина. Перед заказом нужно проверить модель скутера и фактические размеры снятых подшипников. Обозначения AF18 и AF27 относятся к конкретным сериям Honda DIO; одного сходства деталей по внешнему виду недостаточно для выбора.

Отдельно сравните сальники из набора со снятыми деталями: важны внутренний и наружный диаметры, ширина, профиль рабочей кромки и расположение каждого уплотнения. Точные размеры сальников для этой позиции не заявлены, поэтому их нельзя подбирать только по размеру подшипников. Если двигатель ранее ремонтировали или устанавливали другой картер либо коленвал, ориентируйтесь на реальные посадочные места и конфигурацию демонтированных деталей.

Что входит в набор

• Два подшипника 20×52×12 мм — для двух опор коленчатого вала.
• Сальники коленвала — для восстановления уплотнения посадок при сборке двигателя.
• Применение — Honda DIO AF18 и Honda DIO AF27 при совпадении размеров и конструкции установленных деталей.

Когда рассматривают замену

Подшипники проверяют при появлении заметного люфта коленвала, постороннего гула или шума со стороны его опор, а также во время разборки двигателя для ремонта коленчатого вала. Подобные признаки сами по себе не заменяют диагностику: перед установкой нового комплекта следует оценить состояние коленвала, посадок картера и соседних деталей. Изношенная поверхность или поврежденное посадочное место может помешать нормальной работе даже нового подшипника.

Сальники осматривают на предмет затвердевшей либо поврежденной рабочей кромки, деформации и следов негерметичности. Повторно устанавливать уплотнение, снятое при полной разборке, нецелесообразно: повреждение кромки во время демонтажа способно нарушить плотность посадки после сборки.

Рекомендации по установке

Замена требует разборки двигателя и разделения половин картера. Перед монтажом посадочные места очищают и проверяют, а подшипники устанавливают подходящей оправкой без перекоса. Усилие нельзя передавать через ряд шариков: при посадке в картер нагрузку прикладывают к наружному кольцу, а при посадке на вал — к внутреннему. Удары по кольцам и монтаж с перекосом могут повредить дорожки качения еще до запуска двигателя.

Сальники устанавливают правильной стороной и защищают рабочую кромку от порезов об острые края и шлицы. После сборки проверяют свободное вращение коленвала и отсутствие заеданий. Комплект подходит для планового восстановления двигателя Honda DIO AF18/AF27, если модель, размер 20×52×12 мм и конфигурация уплотнений совпадают с деталями разобранного двигателя.
