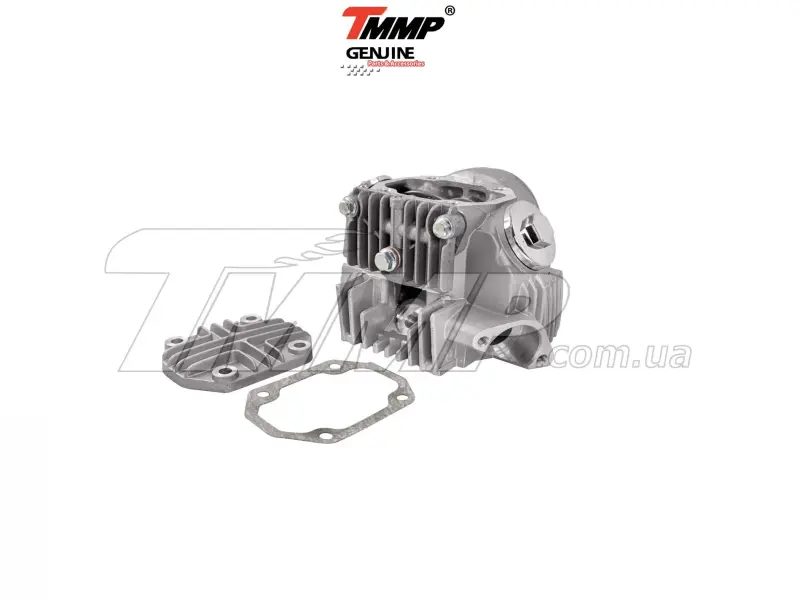

Головка цилиндра Delta 70 Ø47 в сборе TM

Головка цилиндра Delta 70 Ø47 в сборе TM

Головка предназначена для верхней части четырехтактного двигателя мопеда Delta с рабочим объемом 70 см³ и цилиндром диаметром 47 мм. Она закрывает цилиндр, образует верхнюю часть камеры сгорания и служит корпусом для механизма газораспределения. Исполнение в сборе подходит для ремонта, при котором требуется заменить не только пустой корпус головки, а подготовленный узел соответствующей конфигурации.

Назначение и работа в двигателе

От состояния головки зависят герметичность камеры сгорания, компрессия и правильная работа клапанного механизма. Через ее каналы происходит наполнение цилиндра смесью и удаление отработавших газов, а развитое наружное оребрение участвует в отведении тепла от нагретой части двигателя. Плоскость прилегания должна равномерно соединяться с цилиндром через предусмотренное уплотнение, поскольку перекос, повреждение поверхности или неправильная затяжка могут привести к утечке газов и масла.

Замена может потребоваться при трещинах корпуса, повреждении резьбовых соединений, нарушении плоскости прилегания, износе седел либо направляющих клапанов. Такие неисправности способны сопровождаться падением компрессии, затрудненным запуском, нестабильной работой и потерей тяги. Эти признаки не являются однозначным диагнозом, поэтому перед ремонтом следует проверить компрессию, регулировку клапанов, состояние цилиндро-поршневой группы и герметичность соединений.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию, применяемую на мопедах Delta 70.
• Размер цилиндра: основной параметр позиции — Ø47 мм; его необходимо сопоставить с установленной цилиндро-поршневой группой.
• Рабочий объем: заявленное исполнение относится к двигателю 70 см³.
• Модельная применяемость: для аналогичной головки подтверждены JH70 и Viper Delta, однако конкретную модификацию двигателя необходимо сверить до установки.
• Конфигурация: сравните посадочную плоскость, расположение крепежных отверстий, форму впускного и выпускного каналов, присоединение патрубков и устройство привода распределительного механизма со снятой головкой.

Одного совпадения названия Delta недостаточно: мопеды одной серии могут оснащаться различными версиями двигателя. Особенно внимательно следует проверять диаметр цилиндра, схему крепления, расположение каналов, форму крышек и совместимость с имеющимися впускным и выпускным трактами. Если двигатель ранее ремонтировали или его объем изменяли, ориентироваться нужно на фактически установленную цилиндро-поршневую группу.

Установка и контроль после ремонта

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с подходящими уплотнениями. Перед сборкой оценивают состояние крепежа, резьбы, направляющих втулок и сопрягаемых поверхностей. Затяжку проводят равномерно, в установленной для конкретного двигателя последовательности и с моментом, указанным в его сервисных данных. Одновременно выставляют фазы газораспределения, проверяют натяжение привода и регулируют клапанные зазоры по требованиям двигателя.

До первого запуска коленчатый вал рекомендуется провернуть вручную и убедиться, что механизм движется свободно, а клапаны и поршень не встречаются. После запуска контролируют отсутствие постороннего шума, утечек масла и прорыва газов в зоне соединения головки с цилиндром. Правильный подбор по Ø47 мм, четырехтактной схеме и фактической конфигурации двигателя позволяет использовать эту головку для полноценного восстановления верхней части мотора Delta 70.
