Поршень Delta 90 +1,00 Ø48,00 SEE

Поршень Delta 90 +1,00 Ø48,00 SEE

Ремонтный поршень предназначен для восстановления цилиндро-поршневой группы двигателя мопеда Delta 90. Диаметр детали составляет 48,00 мм, а обозначение +1,00 указывает на увеличение относительно стандартного диаметра 47,00 мм. Такой размер применяют не вместо исправного штатного поршня, а после соответствующей обработки изношенного цилиндра или при работе с цилиндром, уже подготовленным под диаметр 48,00 мм.

Поршень воспринимает давление газов в цилиндре и через палец передает усилие на шатун. Установленные в его канавках кольца уплотняют пространство между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и контроле количества масла на поверхности цилиндра. Состояние этой пары влияет на запуск двигателя, стабильность его работы и расход масла. Замена требуется при износе юбки и канавок, появлении задиров, повреждении днища либо после ремонта цилиндра с переходом на следующий размер.

Комплектация и назначение деталей

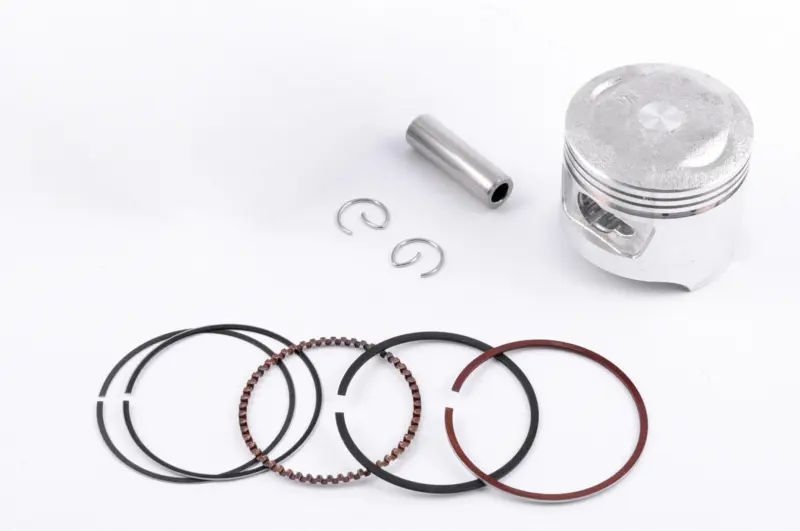

В комплект входят поршень, набор поршневых колец, поршневой палец и два стопорных кольца. Палец соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают его от осевого смещения. Набор колец рассчитан на установку в соответствующие канавки поршня. Такое исполнение позволяет заменить основные сопряженные детали одновременно, не используя изношенные кольца или старые фиксаторы пальца.

Что проверить при подборе

• Фактический диаметр цилиндра. Размер 48,00 мм должен соответствовать результату измерения после расточки и хонингования, а требуемый монтажный зазор определяют по техническим данным двигателя.
• Исполнение старого поршня. Сравнивают общую высоту, высоту от оси пальца до днища, форму днища и юбки, расположение и ширину канавок.
• Поршневой палец. До сборки проверяют его диаметр и длину, а также посадку в поршне и шатуне. Подбирать деталь только по названию модели недостаточно.
• Кольца. Необходимо сверить их диаметр, толщину, порядок установки и зазор в замке непосредственно в подготовленном цилиндре.
• Состояние цилиндра. Новый поршень не устраняет овальность, конусность, глубокие риски или неправильную геометрию поверхности.

Рекомендации по установке

Перед сборкой цилиндр измеряют в нескольких поясах и направлениях. После механической обработки его тщательно очищают от абразивных частиц. Кольца устанавливают в предназначенные для них канавки с учетом обозначения верхней стороны и схемы расположения замков. Они должны свободно перемещаться в канавках без заедания. Поршень ориентируют в цилиндре согласно конструкции конкретного двигателя, поэтому положение днища и выемок следует сопоставить со снятой исправной деталью и требованиями руководства по ремонту.

При установке пальца используют входящие в комплект стопорные кольца и убеждаются, что каждый фиксатор полностью вошел в свою канавку. Поршень, кольца, палец и поверхность цилиндра перед сборкой смазывают чистым моторным маслом. После монтажа коленчатый вал несколько раз аккуратно проворачивают вручную: движение должно оставаться плавным, без упора и закусывания.

Модель подходит для ремонта Delta 90 только при совпадении размера и геометрии сопрягаемых деталей. Перед заказом следует ориентироваться на измерения цилиндра после обработки, а не только на объем двигателя или внешнее сходство поршня. Точный подбор ремонтного размера помогает получить предусмотренный зазор, нормальную работу колец и корректное перемещение поршня по всей длине цилиндра.
