Поршень Delta 90 +0,75 Ø47,75 SEE

Поршень Delta 90 +0,75 Ø47,75 SEE

Ремонтный поршень для двигателя мопеда Delta 90 рассчитан на цилиндр диаметром 47,75 мм. Размер +0,75 означает увеличение диаметра относительно стандартного поршня Ø47,00 мм и предназначен для восстановления цилиндро-поршневой группы после соответствующей расточки цилиндра. Такой вариант выбирают не по обозначению модели мопеда отдельно, а по фактическому размеру подготовленного цилиндра и параметрам ранее установленной детали.

Назначение и особенности конструкции

Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. От соответствия его диаметра цилиндру зависят компрессия, стабильность запуска и характер работы двигателя. Размер Ø47,75 мм применяют тогда, когда цилиндр уже обработан под ремонтный диаметр +0,75 мм. Устанавливать такой поршень в стандартный цилиндр Ø47,00 мм без механической обработки нельзя.

Деталь имеет кольцевые канавки, отверстия под поршневой палец и два углубления на днище. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Стопорные кольца фиксируют палец от осевого перемещения. Совместная исправная работа этих деталей необходима для сохранения компрессии и правильного перемещения поршня в цилиндре.

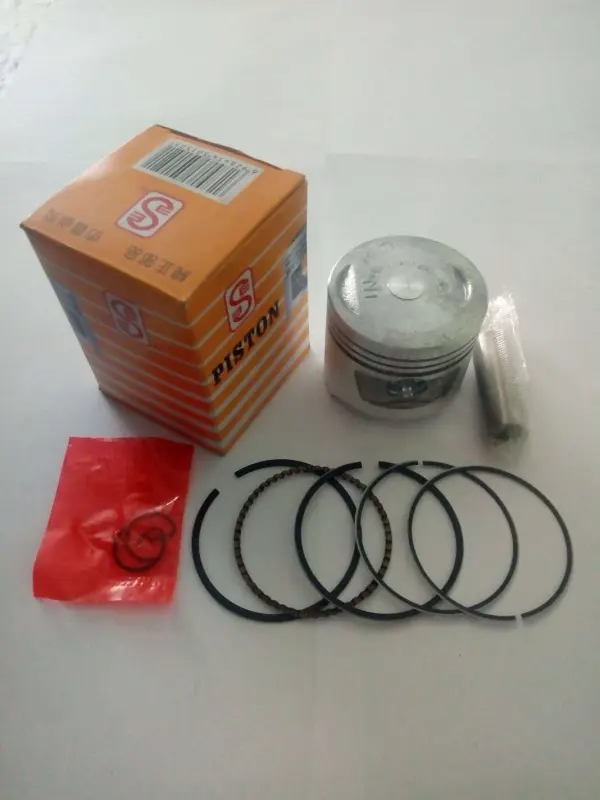

Состав набора

• Поршень Ø47,75 мм — ремонтная деталь для цилиндро-поршневой группы Delta 90.
• Комплект поршневых колец — устанавливается в предусмотренные канавки поршня.
• Поршневой палец — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — удерживают палец в посадочном отверстии.

Как правильно подобрать поршень

Перед заказом необходимо измерить цилиндр после расточки, а не ориентироваться только на объем двигателя или название Delta 90. Номинальный диаметр этого поршня составляет 47,75 мм. Также следует сопоставить форму днища, расположение и количество кольцевых канавок, высоту поршня, положение отверстия под палец и диаметр самого пальца со снятой деталью. Эти параметры могут различаться у двигателей и ремонтных конфигураций с похожим названием.

• убедитесь, что цилиндр подготовлен именно под размер Ø47,75 мм;
• проверьте требуемый монтажный зазор между юбкой поршня и стенкой цилиндра;
• сопоставьте размеры и положение поршневого пальца со старым поршнем и шатуном;
• проверьте соответствие колец канавкам и измерьте зазор в их замках внутри цилиндра;
• не смешивайте размер +0,75 с вариантами STD, +0,25, +0,50 или +1,00.

Установка и ремонтный контекст

Поршень Ø47,75 мм используют при ремонте, когда на стенках цилиндра появились износ, царапины или задиры и восстановление предусматривает расточку до следующего подходящего размера. Решение о расточке принимают после измерения цилиндра по высоте и в разных направлениях: одного замера у верхней кромки недостаточно для оценки износа и овальности. Окончательный монтажный зазор задают при обработке цилиндра с учетом фактического диаметра конкретного поршня.

Перед сборкой очищают цилиндр и канавки, проверяют свободное движение колец, состояние шатуна и посадки пальца. Кольца устанавливают в предназначенные для них канавки, контролируют положение замков и отсутствие перекоса. Поршневой палец должен входить без повреждения посадочных поверхностей, а оба стопорных кольца — полностью занять свои канавки. При сборке трущиеся поверхности смазывают моторным маслом, после чего проверяют свободное перемещение механизма вручную.

Этот набор подходит для планового восстановления цилиндро-поршневой группы Delta 90 под ремонтный диаметр +0,75. Точное измерение цилиндра и сравнение геометрии со снятым поршнем позволяют выбрать размер без повторной разборки двигателя.
