Шкив стартера (храповик) для бензопил серии MS 361

Шкив стартера (храповик) для бензопил серии MS 361

Деталь предназначена для ремонта ручного пускового механизма бензопил семейства MS 361. Шкив работает в зоне зацепления стартера: при вытягивании пускового шнура взаимодействующие детали должны подхватить вращение, а после запуска и возврата шнура — свободно занять исходное положение. Исправная геометрия диска и мест сопряжения важна для того, чтобы движение рукоятки не превращалось в холостой рывок и не сопровождалось пропусками зацепления.

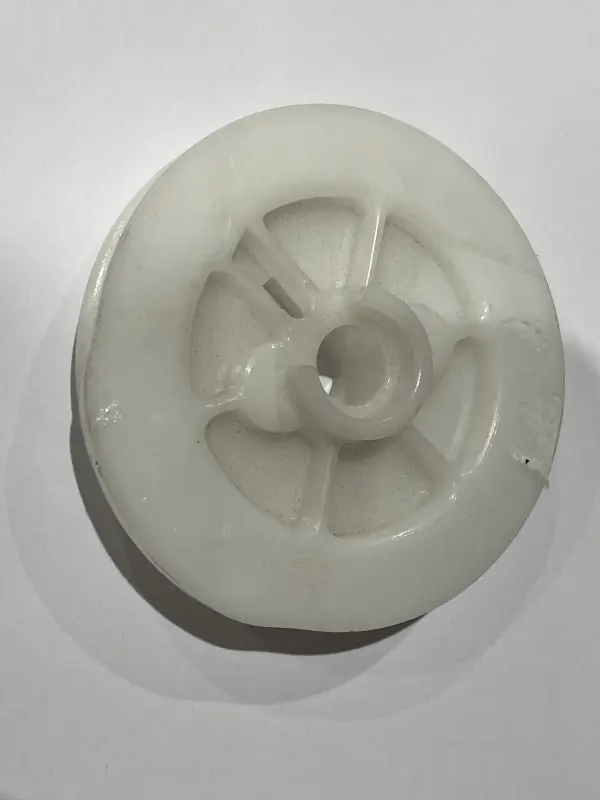

Корпус имеет круглую дисковую форму, центральное посадочное отверстие, радиальные ребра и фигурные участки по окружности. Такая деталь устанавливается внутри пусковой системы и используется вместе с другими компонентами стартера, поэтому ее нельзя подбирать только по общему диаметру или внешнему сходству. Назначение этой позиции — бензопилы серии MS 361; перед заказом стоит уточнить полное обозначение своей пилы и исполнение установленного стартера.

Что проверить при подборе

• Модель техники. На корпусе бензопилы должно быть обозначение серии MS 361. Детали для похожих по названию пил могут отличаться посадкой и формой сопряжения.
• Геометрию старой детали. Сравните центральное отверстие, профиль обеих сторон диска, расположение радиальных ребер, вырезов и выступов по окружности.
• Посадочное место. Шкив должен становиться без перекоса, чрезмерного люфта и принудительной доработки отверстия или корпуса.
• Состояние соседних компонентов. Одновременно осмотрите тросовый ротор, собачки, пружины, ось, шайбы и возвратную пружину: повреждение любой из этих частей может давать сходные признаки неисправности.
• Вариант стартера. Если крышка или пусковой механизм ранее заменялись, ориентируйтесь не только на модель пилы, но и на фактическую конфигурацию установленных деталей.

Когда требуется замена

Поводом для проверки храповика служат холостой ход рукоятки, периодические пропуски подхвата, рывки при вытягивании шнура, неравномерное включение механизма или заметные повреждения диска. Трещины возле центрального отверстия и ребер, сколы сопрягаемых участков, деформация края и увеличенный люфт мешают нормальному взаимодействию деталей. При этом тугой ход шнура, слабый возврат или обрыв сами по себе не указывают именно на шкив: перед ремонтом нужно проверить весь ручной стартер и определить источник неисправности.

Установка и проверка после ремонта

Монтаж выполняют на очищенном пусковом механизме, сохраняя штатное положение всех шайб, пружин, собачек и крепежа. Деталь должна располагаться ровно, без заедания и контакта с корпусом там, где его не предусматривает конструкция. Не следует подтачивать посадку или менять форму зацепов ради установки: такое вмешательство нарушает согласованную работу стартера. После сборки сначала несколько раз плавно потяните рукоятку на небольшую длину, убедитесь в повторяемом подхвате и полном возврате шнура, а затем проверьте запуск бензопилы.

Этот шкив подходит для восстановления стартера, когда исходная деталь утратила форму, получила сколы либо перестала стабильно взаимодействовать с пусковым механизмом. Тщательное сравнение со снятым храповиком и проверка остальных частей позволяют выполнить адресный ремонт без ненужной замены стартера целиком.
