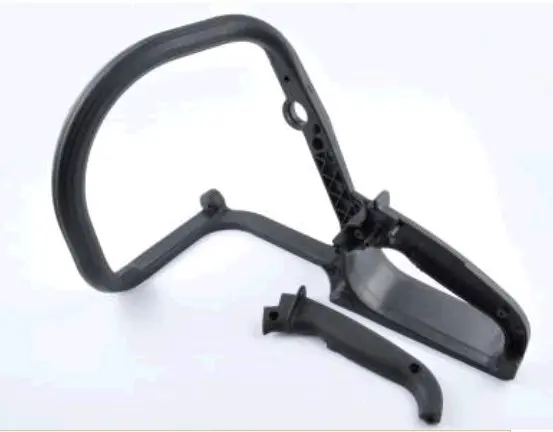

Рукоятка-рама EVO для бензопилы STIHL MS 180

Рукоятка-рама EVO для бензопилы STIHL MS 180

Рукоятка-рама предназначена для ремонта бензопилы STIHL MS 180. Она образует переднюю дугу и заднюю часть хвата, помогая удерживать и направлять инструмент во время работы. Деталь устанавливают вместо поврежденной штатной рамы, когда трещины, деформация или разрушение посадочных участков уже не позволяют надежно закрепить связанные компоненты.

Назначение и конструкция

Рамная конструкция служит основой для хвата и размещения деталей управления. В устройстве MS 180 с этой зоной связаны курок газа, блокиратор курка, тяга газа, возвратная пружина, накладка рукоятки, заглушки и крепеж. Эти компоненты представлены в заводской схеме как отдельные позиции, поэтому перед ремонтом следует определить, какие из них остаются исправными и переносятся со старой рамы. Их наличие в составе этой товарной позиции не предполагается автоматически.

Рукоятка изготовлена из ударопрочного пластика. Такая конструкция сочетает замкнутую переднюю дугу с задней зоной удержания и предусмотренными посадочными местами. Черный цвет и общая геометрия соответствуют назначению корпусной детали бензопилы. После установки рама должна располагаться без перекоса и сохранять предусмотренное положение органов управления.

Что проверить при подборе

• Модель пилы: подтвержденное применение этой версии — STIHL MS 180.
• Исполнение техники: обозначение MS 180 нужно сверить полностью. Для модификаций с дополнительными индексами конструкция отдельных деталей может отличаться.
• Форма рамы: сравните переднюю дугу, заднюю часть хвата, контуры соединений и расположение всех монтажных участков со снятой рукояткой.
• Посадочные места: проверьте отверстия под крепеж, положение заглушек, накладки и компонентов управления.
• Состояние сопряженных деталей: осмотрите курок, блокиратор, тягу, пружину, крепеж и упругие опоры до переноса на новую основу.

Сравнение по одной надписи модели недостаточно, если пила ранее ремонтировалась или имеет измененную комплектацию. Наиболее надежный способ подбора — одновременно проверить полное обозначение бензопилы, очертания старой рамы и расположение точек соединения. Не следует расширять совместимость на MS 170, MS 180 C или другие версии без отдельной проверки конкретного исполнения.

Замена и контроль после сборки

Работы выполняют на остановленной и остывшей бензопиле. Перед разборкой полезно зафиксировать исходное расположение тяги, пружины, курка, блокиратора, накладки и крепежа. Исправные детали переносят в том же положении, не растачивая отверстия и не притягивая несовпадающие участки усилием. Перекос рамы или зажатая тяга могут нарушить свободный ход управления.

После сборки проверьте плотность крепления, отсутствие люфта и правильную посадку всех перенесенных компонентов. Курок газа должен двигаться плавно и самостоятельно возвращаться, а блокиратор — выполнять свое назначение без заедания. Также убедитесь, что тяга и пружина установлены по исходной схеме, детали не защемлены корпусом, а передняя дуга и задний хват не имеют перекоса.

Эта рукоятка-рама подходит для восстановления STIHL MS 180 после механического повреждения корпуса хвата или износа монтажных зон. Точная сверка перед установкой сокращает риск повторной разборки и позволяет сохранить правильное взаимное положение рукоятки, креплений и компонентов управления.
