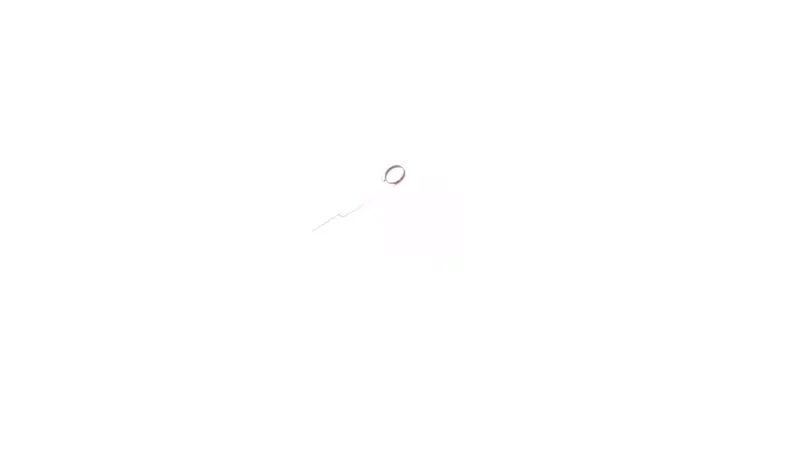

Пружина курка газа рукоятки бензопилы STIHL MS 180 EMAS

Пружина курка газа для STIHL MS 180

Пружина EMAS предназначена для механизма управления газом в рукоятке бензопилы STIHL MS 180. В деталировке этой модели витая пружина установлена рядом с курком газа, его блокировкой и тягой. Она участвует в возвратном движении деталей после отпускания курка и помогает механизму занимать исходное положение. Такая запчасть требуется при ремонте рукоятки, если прежняя пружина сломалась, деформировалась, утратила упругость или была потеряна во время разборки.

Роль пружины в механизме рукоятки

Курок газа соединен с тягой и перемещается на своей опоре внутри задней рукоятки. Пружина работает в этом же механизме и взаимодействует с курком и блокировкой. При нажатии ее витая часть получает нагрузку, а сформированные концы удерживаются в предусмотренных точках. После отпускания накопленное усилие участвует в возвращении деталей. Поэтому исправность пружины важна для свободного, четкого и повторяемого хода курка.

Основанием для проверки этой детали служат неполный возврат курка, необычно свободное движение, заедание или отсутствие привычного сопротивления. Однако похожие признаки могут появляться и при загрязнении рукоятки, повреждении курка, смещении тяги либо износе посадочной опоры. Перед заменой механизм следует разобрать и осмотреть целиком. Это позволит определить, достаточно ли установить новую пружину или одновременно требуется обслуживание сопряженных деталей.

Что сравнить перед покупкой

Позиция заявлена для бензопилы STIHL MS 180, но при подборе необходимо учитывать исполнение конкретного механизма. Сопоставьте снятую пружину с новой по диаметру витой части, количеству и расположению витков, длине обоих концов, направлению их изгиба и взаимному углу. Отдельно проверьте точки, в которые входят концы пружины, а также положение детали относительно курка, блокировки и тяги. Пружины похожего размера могут отличаться ориентацией зацепов и не обеспечивать правильную посадку.

Если старая деталь разломилась, сохраните все ее части до окончания ремонта. По фрагментам можно сравнить форму концов и восстановить первоначальное положение в рукоятке. До извлечения деталей полезно запомнить их взаимное расположение: курок, блокировка, тяга и пружина устанавливаются совместно, поэтому неправильная ориентация одной части влияет на движение всего механизма.

Установка и контроль работы

Ремонт выполняют при остановленном и остывшем двигателе. После открытия рукоятки посадочную область очищают от опилок и загрязнений, а курок, блокировку, тягу, ось и пазы проверяют на повреждения. Пружину устанавливают в штатные точки без изменения формы витков и без чрезмерного разгибания концов. Один неверно заведенный конец или зажатая корпусом пружина способны ограничить ход курка и привести к повторной деформации детали.

После сборки, до запуска бензопилы, курок несколько раз нажимают и полностью отпускают. Движение должно оставаться свободным, без закусывания и перекосов, а курок и блокировка — каждый раз возвращаться в исходное положение. Если механизм движется туго или не возвращается полностью, рукоятку следует открыть повторно и проверить посадку пружины, положение тяги и состояние опорных участков.

Эта пружина подходит для локального восстановления механизма курка газа STIHL MS 180. Точное сравнение геометрии, направления концов и расположения точек опоры помогает выбрать подходящую деталь и собрать рукоятку без переделки ее конструкции.
