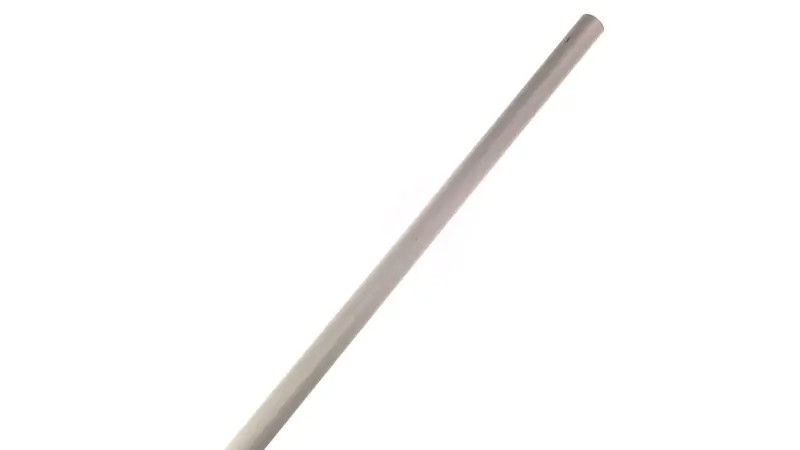

Труба штанги мотокосы 28×1500 мм под вал 8 мм, с втулками

Труба штанги мотокосы 28×1500 мм

Прямая труба предназначена для ремонта и сборки штанги мотокосы или триммера. Она образует жесткую основу между верхней частью привода и нижним редуктором, а внутри размещается приводной вал, передающий вращение к режущей оснастке. Исполнение имеет наружный диаметр 28 мм, длину 1500 мм и рассчитано на вал диаметром 8 мм. Внутри предусмотрены втулки, которые поддерживают вал в трубе и помогают сохранять его положение по всей длине штанги.

Назначение детали

Труба нужна при восстановлении прямой неразборной штанги, когда прежняя деталь погнута, деформирована, получила вмятины либо больше не обеспечивает правильное расположение соединенных компонентов. На ней размещаются крепления рукоятки и подвесного ремня, а на концах устанавливаются сопрягаемые части мотокосы. Поэтому геометрия трубы влияет не только на сборку, но и на взаимное положение двигателя, внутреннего вала и редуктора.

Эта позиция представляет собой именно трубу штанги с внутренними втулками. Для сборки привода также используются подходящий вал, редуктор, верхнее соединение, рукоятка и крепеж. Их параметры следует сопоставлять отдельно: одинаковый наружный диаметр трубы еще не означает полного совпадения всех деталей мотокосы.

Что учитывать при подборе

• Наружный диаметр — 28 мм. Он должен соответствовать посадке нижнего редуктора, верхнего соединительного корпуса, держателя рукоятки и остальных зажимов.
• Длина — 1500 мм. Сравните ее с демонтированной трубой без учета выступающих частей редуктора, двигателя или внутреннего вала.
• Диаметр приводного вала — 8 мм. Труба рассчитана на размещение вала этого размера; количество и форма шлицев определяются самим валом и ответными соединениями.
• Прямая конструкция. Перед покупкой проверьте, что в мотокосе используется цельная прямая штанга, а не изогнутая либо разъемная система другого типа.
• Посадочные места. Необходимо сопоставить диаметры всех хомутов и корпусов, положение рукоятки, крепления ремня и защитного кожуха.

Трубы диаметром 26 и 28 мм не являются взаимозаменяемыми только по внешнему сходству. Если на мотокосе стояла труба другого размера, потребуется проверка каждого сопрягаемого крепления. Также нельзя выбирать эту деталь лишь по общей длине инструмента: ориентиром служит длина самой трубы — 1500 мм.

Проверка перед установкой

До сборки осмотрите приводной вал и редуктор. Вал должен оставаться прямым, свободно размещаться во втулках и точно соединяться с верхней и нижней ответными частями. Изношенный или искривленный вал не следует устанавливать в новую трубу без устранения причины повреждения. Проверьте и зажимы: они должны фиксировать трубу диаметром 28 мм без люфта, перекоса и чрезмерного стягивания.

При монтаже детали располагают в той же ориентации, что и штатную штангу, после чего последовательно устанавливают вал, редуктор, верхний корпус, рукоятку и предусмотренные конструкцией крепления. Перед началом работы нужно убедиться, что все зажимы затянуты, вал вращается без заедания, а редуктор и органы управления установлены в правильном положении. Такой подход позволяет использовать трубу как основу для аккуратного восстановления мотокосы с прямой штангой соответствующего размера.
