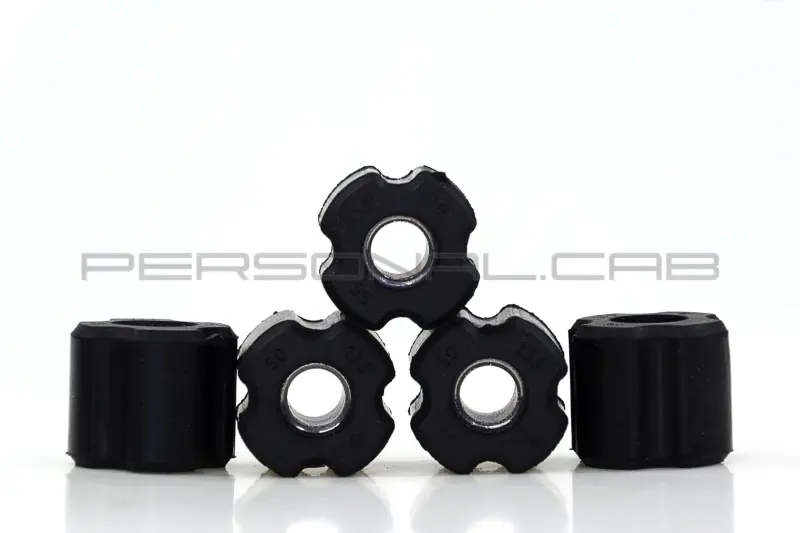

Втулка скольжения штанги мотокосы Ø8×23,5 мм

Втулка скольжения штанги мотокосы Ø8×23,5 мм

Втулка предназначена для опоры и направления приводного вала внутри штанги мотокосы или триммера. Вал проходит через центральное отверстие детали, а наружная часть устанавливается во внутреннюю полость трубы. Такое расположение помогает удерживать вращающийся вал относительно оси штанги и ограничивает его поперечное перемещение во время работы техники.

Деталь имеет внутренний диаметр 8 мм и внешний диаметр 23,5 мм. Именно сочетание этих двух размеров определяет основной вариант исполнения: центральное отверстие должно соответствовать валу, а наружная посадочная часть — внутреннему диаметру трубы. Наружный профиль выполнен с продольными выступами, которые располагаются по окружности втулки. Они служат опорными участками при размещении детали внутри штанги и помогают сохранять положение центрального отверстия относительно приводного вала.

Назначение детали

В прямой штанге мотокосы двигатель и режущая часть соединены приводным валом, проходящим внутри защитной трубы. Втулка поддерживает этот вал на участке между соединениями и направляет его при вращении. Исправные опоры особенно важны для стабильного положения вала внутри трубы: при чрезмерном радиальном перемещении он может задевать соседние поверхности, вращаться с биением или создавать дополнительную вибрацию.

Замена может потребоваться при износе центрального отверстия, повреждении наружных выступов, деформации, ослаблении посадки в трубе либо появлении заметного люфта вала. При диагностике штанги учитывают и другие возможные причины вибрации: состояние самого приводного вала, режущей оснастки, редуктора и креплений. Новая втулка решает задачу только в том случае, когда проблема связана с изношенной или поврежденной опорой внутри трубы.

Как правильно подобрать втулку

• Внутренний диаметр — 8 мм. Вал должен проходить через отверстие без заклинивания, но и без чрезмерного бокового люфта.
• Внешний диаметр — 23,5 мм. Размер сопоставляют с фактической внутренней полостью штанги, а не только с заявленным наружным диаметром трубы.
• Форма наружного профиля. Количество, расположение и высоту выступов желательно сравнить со старой деталью, поскольку они влияют на посадку внутри трубы.
• Длина и посадочное положение. До заказа следует измерить снятую втулку и отметить глубину ее установки. Эти параметры могут различаться у штанг сходного наружного размера.
• Количество опор в штанге. Оно зависит от конструкции конкретного привода. При ремонте сохраняют предусмотренную производителем схему размещения втулок.

Номинальное обозначение трубы само по себе не подтверждает совместимость: трубы одинакового наружного диаметра могут отличаться толщиной стенки, а значит, и внутренним проходом. Надежнее измерить вал, внутреннюю полость штанги и снятую втулку штангенциркулем. Если старая деталь разрушена, ориентируются на размеры неповрежденного посадочного участка и устройство аналогичной опоры в этой же штанге.

Установка и проверка после ремонта

Перед монтажом из трубы удаляют загрязнения и остатки разрушенной детали, затем осматривают вал на изгиб, выраженную выработку и повреждения поверхности. Втулку размещают без перекоса, сохраняя исходную глубину и направление установки. Не следует подбирать положение только по наружному краю трубы: опора должна находиться там, где это предусмотрено конструкцией штанги.

После сборки вал должен проворачиваться плавно, без заеданий и заметного поперечного хода. Если вращение остается неровным, необходимо повторно проверить посадку втулки, прямолинейность вала и состояние сопряженных деталей. Вариант Ø8×23,5 мм подходит для ремонта только при полном совпадении посадочных размеров и профиля с конкретной штангой мотокосы или триммера.
