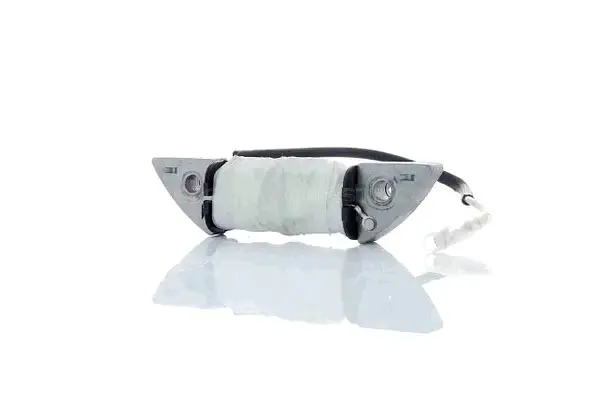

Катушка генератора для двигателей 168F/170F 6,5–7 л.с.

Катушка генератора для двигателей 168F/170F

Катушка предназначена для генераторной системы бензиновых двигателей серий 168F и 170F номинальной мощностью 6,5–7 л.с. Такие двигатели применяются на мотоблоках, культиваторах и другой малой технике. Деталь устанавливают при ремонте штатной системы питания электрооборудования, когда старая катушка повреждена, имеет следы перегрева, обрыв обмотки или перестала обеспечивать необходимое напряжение.

Назначение и принцип работы

Катушка размещается возле маховика двигателя и взаимодействует с расположенными на нем магнитами. При вращении маховика в обмотке возникает электрический ток, который поступает к подключенному оборудованию по предусмотренной схемой двигателя проводке. В зависимости от комплектации конкретной машины вырабатываемая энергия может использоваться для освещения, зарядки аккумулятора или питания других штатных потребителей.

Это генераторная катушка, а не высоковольтная катушка зажигания со свечным проводом. Две детали находятся в зоне маховика, но выполняют разные задачи и не заменяют друг друга. Генераторная модель отвечает за выработку тока для бортового оборудования, тогда как катушка зажигания формирует импульс для свечи. Такое различие особенно важно учитывать, если неисправность проявляется не в запуске двигателя, а в отсутствии зарядки или питания установленного освещения.

Как правильно подобрать деталь

Обозначение 168F или 170F служит основным ориентиром, но двигатели этих серий выпускаются в разных модификациях. Наличие подходящего индекса и мощности не отменяет проверки самой генераторной системы. Перед заказом сопоставьте новую катушку с демонтированной деталью и осмотрите маховик: он должен быть рассчитан на совместную работу с зарядной катушкой и иметь соответствующие магниты.

• Серия двигателя: 168F или 170F.
• Номинальная мощность: 6,5 или 7 л.с.
• Назначение: катушка генератора для штатного электрооборудования двигателя.
• Крепление: сравните расположение двух крепежных отверстий, расстояние между ними и посадочное положение сердечника.
• Подключение: проверьте исполнение выходного провода, наконечника и схему соединения с проводкой техники.
• Геометрия: сопоставьте форму сердечника, его положение относительно маховика и доступное место под кожухом.

Не следует выбирать эту деталь только по общему внешнему сходству. Даже у двигателей одной серии могут различаться маховики, проводка, разъемы и конфигурация потребителей. Если катушка устанавливается вместо отсутствующей, а не изношенной, отдельно проверяют пригодность маховика и наличие остальных компонентов, необходимых для работы штатной системы.

Установка и проверка

Для монтажа открывают зону маховика, поэтому обычно требуется снять ручной стартер, кожух и сам маховик. Катушку закрепляют на предусмотренных местах двигателя, укладывают провод без натяжения и исключают его соприкосновение с вращающимися деталями. Положение сердечника должно соответствовать заводской компоновке: контакт с маховиком во время вращения недопустим.

До разборки полезно зафиксировать маршрут старого провода и точки подключения. После монтажа проверяют надежность крепежа, свободное вращение маховика и правильность соединений. Электрические параметры контролируют по руководству именно к установленному двигателю или машине, поскольку допустимое напряжение, способ выпрямления и состав потребителей зависят от конкретной модификации.

Катушка подходит для планового восстановления генераторной системы двигателей 168F/170F на технике мощностью 6,5–7 л.с. Точная сверка крепления, провода, маховика и штатной схемы помогает выбрать совместимую деталь и избежать повторной разборки двигателя после установки.
