Игольчатый сепаратор предназначен для верхнего соединения шатуна с поршневым пальцем в двухтактном веломоторе EVO. Деталь размещается внутри верхней головки шатуна и обеспечивает подвижное соединение поршня с шатуном. Игольчатые ролики воспринимают нагрузку в месте, где возвратно-поступательное движение поршня передается на коленчатый вал, а удерживающая обойма сохраняет их правильное взаимное расположение.

Сепаратор нужен не только для фиксации роликов. Он разделяет их, направляет при движении и не позволяет им собираться в одной части посадочного места. Благодаря этому поршневой палец может перемещаться относительно шатуна без непосредственного скольжения всей контактной поверхности. Исправное состояние этой детали особенно важно для равномерной работы поршневой группы и сохранности сопряженных поверхностей.

Конструкция и назначение

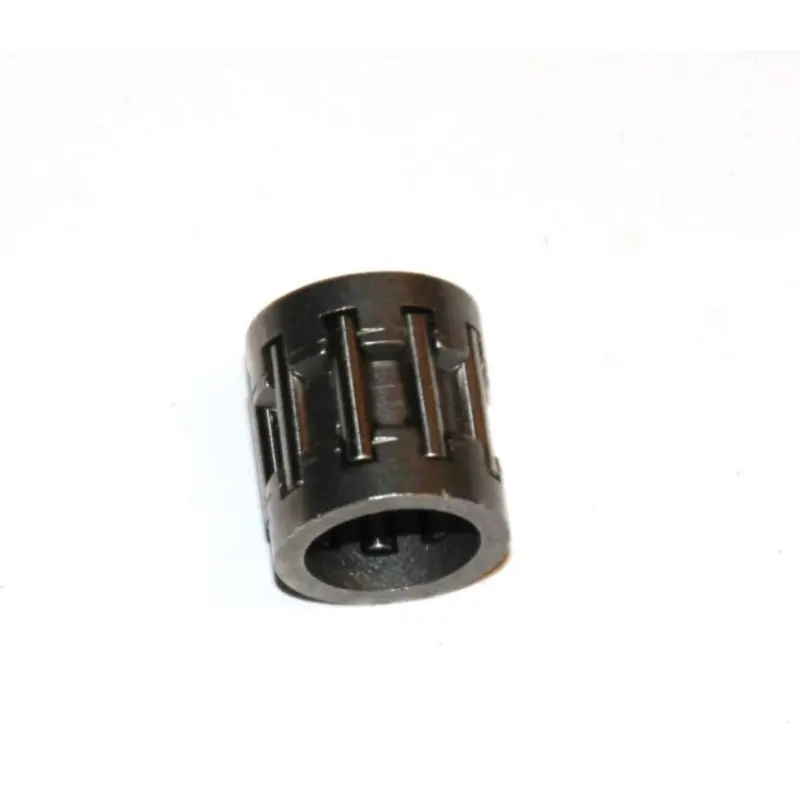

Деталь выполнена в виде компактной цилиндрической обоймы с рядом игольчатых роликов. Открытая конструкция дает смазочному составу доступ к роликам и контактным поверхностям после сборки двигателя. Сепаратор устанавливается между поршневым пальцем и отверстием верхней головки шатуна; сам палец проходит через внутреннюю часть подшипника.

• Игольчатые ролики создают контакт качения между поршневым пальцем и шатуном, обеспечивая необходимую подвижность соединения.
• Обойма удерживает ролики раздельно и направляет их движение, что помогает избежать их перекоса и взаимного соприкосновения.
• Цилиндрическая форма рассчитана на установку непосредственно в верхнюю головку шатуна без отдельных наружного и внутреннего колец.
• Исполнение EVO предназначено для соответствующего веломотора; принадлежность двигателя к этой версии необходимо установить до разборки.

Как правильно подобрать сепаратор

Определяющими параметрами являются внутренний и наружный диаметры, общая ширина, количество и длина игольчатых роликов. Эти значения должны совпадать с посадкой поршневого пальца и верхней головки шатуна. Названия «верхний» и «нижний» относятся к разным соединениям шатуна, поэтому нижний сепаратор коленвала нельзя использовать вместо этой детали.

Перед выбором следует определить версию веломотора и измерить демонтированный подшипник. Дополнительно сравнивают диаметр поршневого пальца, ширину посадочного места, наружный диаметр обоймы и форму ее краев. Если двигатель ранее ремонтировался, ориентироваться только на модель недостаточно: поршень, палец или шатун могли быть заменены деталями другого размера.

Установка и проверка

Монтаж выполняют при разобранной поршневой группе. Посадочное место, поршневой палец и верхнюю головку шатуна очищают от загрязнений и остатков изношенных деталей. Перед сборкой ролики и контактные поверхности смазывают составом, предусмотренным для двигателя. Поршневой палец должен входить ровно, без ударной нагрузки на обойму и без выпадения роликов.

Одновременно проверяют палец и отверстие шатуна: задиры, выраженная выработка или чрезмерный люфт нельзя устранить установкой одного нового сепаратора. После сборки соединение должно двигаться свободно, без заеданий и заметного радиального люфта. При поврежденной обойме, перекошенных или выпавших роликах, следах перегрева и неравномерном износе деталь подлежит замене. Такой осмотр помогает определить состояние всего верхнего соединения шатуна и избежать повторной разборки двигателя.
