Колено глушителя EVO 4T GY6 50

Колено глушителя EVO для скутера 4T GY6 50

Колено предназначено для выпускной системы скутеров с четырехтактным двигателем GY6 объемом 50 см³. Оно образует участок между выпускным каналом двигателя и глушителем, направляя отработавшие газы к следующей части системы. Деталь подходит для ремонта штатного выхлопа, когда прежняя труба прогорела, получила механическое повреждение, деформировалась в зоне изгиба или перестала герметично соединяться с соседними компонентами.

Конструкция и применение

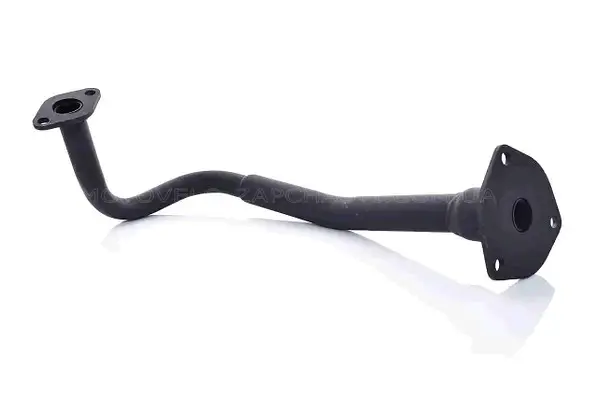

Труба имеет изогнутую форму и два разных присоединительных фланца. Со стороны двигателя расположен компактный овальный фланец с двумя крепежными отверстиями, а на противоположном конце — более крупная площадка для соединения с глушителем. Такая конфигурация позволяет заменить именно переднюю трубу, сохранив подходящую остальную часть выхлопной системы. Деталь выполнена в темном цвете.

Заявленная совместимость относится к четырехтактной платформе GY6 50 и двигателям семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Одного обозначения семейства двигателя для окончательного выбора недостаточно: на скутерах разных выпусков могут различаться форма трассы, точки крепления и способ соединения трубы с глушителем. Поэтому колено выбирают по совокупности посадочных признаков, а не только по рабочему объему двигателя.

Что проверить перед заказом

• Тип двигателя: четырехтактный GY6 50; обозначение двигателя должно относиться к семейству 139QMA либо 139QMB с соответствующими вариантами 1P39QMA и 1P39QMB.
• Фланец у двигателя: сравните его контур, количество отверстий, расстояние между ними и положение проходного отверстия со снятым коленом.
• Стык с глушителем: должны совпадать форма ответной площадки, схема крепежных отверстий и взаимное положение деталей.
• Геометрия трубы: сопоставьте направление и последовательность изгибов, общую ориентацию концов, а также прохождение трубы относительно двигателя, рамы и других деталей скутера.
• Дополнительные соединения: проверьте, нет ли на старой трубе штуцеров, кронштейнов или иных креплений, которых требует конкретная модификация техники.

Установка и проверка после ремонта

Монтаж выполняют на остывшем двигателе. Посадочные поверхности очищают от остатков старого уплотнения и загрязнений, затем колено предварительно совмещают с обеими ответными частями без перекоса. Крепеж сначала устанавливают без окончательной затяжки: это дает возможность выставить трубу по штатной траектории и убедиться, что фланцы прилегают равномерно. После выравнивания соединения затягивают последовательно, не создавая напряжения в трубе и не притягивая несовпадающие детали усилием крепежа.

Уплотнения и крепеж оценивают отдельно, поскольку их наличие в наборе не заявлено. Изношенные прокладки, поврежденные резьбы и деформированные крепежные детали могут стать причиной утечки даже с новым коленом. После сборки проверяют соединения на следы прорыва выхлопных газов, посторонний звук и касание трубы соседних частей. Правильно подобранное колено должно становиться на обе посадочные точки без подгибания, доработки отверстий и принудительного смещения глушителя.

Эта деталь подходит для восстановления выпускной системы GY6 50 при сохранении совместимого глушителя. Тщательное сравнение с демонтированной трубой помогает учесть различия между моделями скутеров и заранее проверить посадку по обоим фланцам и изгибам.
